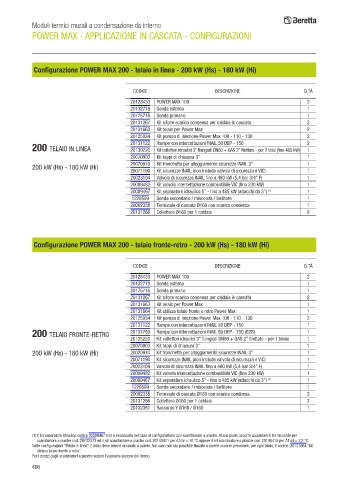

Page 410 - BERETTA - LISTINO 05-2024 - FIDRA

Moduli termici murali a condensazione da interno
POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 200 - telaio in linea - 200 kW (Hs) - 180 kW (Hi)

CODICE DESCRIZIONE Q.TÀ

20128433 POWER MAX 100 2
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 2
20131663 Kit telaio per Power Max 2
20125034 Kit pompa di iniezione Power Max 100 - 110 - 130 2
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 2
200 TELAIO IN LINEA 20130220 Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 2 telai (fino 485 kW) 1
20070903 Kit tappi di chiusura 3” 1
200 kW (Hs) - 180 kW (Hi) 20070910 Kit tronchetto per alloggiamento sicurezze INAIL 3” 1
20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1
20023104 Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F) 1
20009482 Kit valvola intercettazione combustibile VIC (fino 230 kW) 1
20009467 Kit separatore idraulico 5” - fino a 485 kW (attacchi da 3”) (1) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 1
20131266 Collettore Ø160 per 1 caldaia 2

Configurazione POWER MAX 200 - telaio fronte-retro - 200 kW (Hs) - 180 kW (Hi)

CODICE DESCRIZIONE Q.TÀ
20128433 POWER MAX 100 2
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 2
20131663 Kit telaio per Power Max 1
20131664 Kit utilizzo telaio fronte e retro Power Max 1
20125034 Kit pompa di iniezione Power Max 100 - 110 - 130 2
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 1
200 TELAIO FRONTE-RETRO 20131789 Rampe con intercettazioni INAIL 50 DEP - 150 (B2B) 1
1
20133220
Kit collettori idraulici 3” flangiati DN80 + GAS 2” filettato - per 1 telaio
20070903 Kit tappi di chiusura 3” 1
200 kW (Hs) - 180 kW (Hi) 20070910 Kit tronchetto per alloggiamento sicurezze INAIL 3” 1
20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1
20023104 Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F) 1
20009482 Kit valvola intercettazione combustibile VIC (fino 230 kW) 1
20009467 Kit separatore idraulico 5” - fino a 485 kW (attacchi da 3”) (1) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 2
20131266 Collettore Ø160 per 1 caldaia 2
20132381 Raccordo Y Ø160 / Ø160 1

(1) Il kit separatore idraulico codice 20009467 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre acquistare il kit raccordo per
scambiatore a piastre cod. 20132373 ed il kit scambiatore a piastre cod. 20140411 per ∆Tml = 10 °C oppure il kit scambiatore a piastre cod. 20140415 per ∆Tml = 7,2 °C.
Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non sia possibile fissarlo a parete occorre prevedere, per ogni telaio, il codice 20131664 “kit
utilizzo telaio fronte e retro”.
Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino.

406
