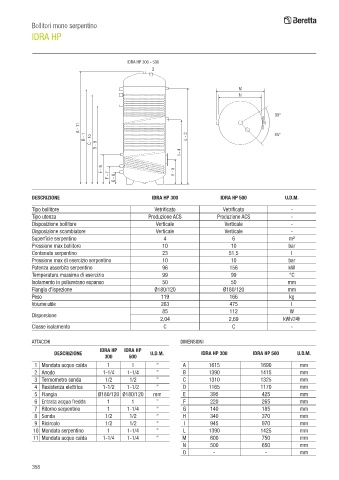

Bollitori mono serpentino
IDRA HP

IDRA HP 300 - 500
2

M
N

30°
A - 11
B - 1 C - 1o L - 3 45°
D - 9
I - 4

E - 8 H - 5
F - 7 G - 6

DESCRIZIONE IDRA HP 300 IDRA HP 500 U.D.M.
Tipo bollitore Vetrificato Vetrificato -
Tipo utenza Produzione ACS Produzione ACS -
Disposizione bollitore Verticale Verticale -
Disposizione scambiatore Verticale Verticale -
Superficie serpentino 4 6 m²
Pressione max bollitore 10 10 bar
Contenuto serpentino 23 51,5 l
Pressione max di esercizio serpentino 10 10 bar
Potenza assorbita serpentino 96 156 kW
Temperatura massima di esercizio 99 99 °C
Isolamento in poliuretano espanso 50 50 mm
Flangia d’ispezione Ø180/120 Ø180/120 mm
Peso 119 166 kg
Volume utile 263 475 l
85 112 W
Dispersione
2,04 2,69 kWh/24h
Classe isolamento C C -

ATTACCHI DIMENSIONI
IDRA HP IDRA HP
DESCRIZIONE U.D.M. IDRA HP 300 IDRA HP 500 U.D.M.
300 500
1 Mandata acqua calda 1 1 ” A 1615 1690 mm
2 Anodo 1-1/4 1-1/4 ” B 1390 1415 mm
3 Termometro sonda 1/2 1/2 ” C 1310 1325 mm
4 Resistenza elettrica 1-1/2 1-1/2 ” D 1165 1170 mm
5 Flangia Ø180/120 Ø180/120 mm E 395 425 mm
6 Entrata acqua fredda 1 1 ” F 220 265 mm
7 Ritorno serpentino 1 1-1/4 ” G 140 185 mm
8 Sonda 1/2 1/2 ” H 340 370 mm
9 Ricircolo 1/2 1/2 ” I 945 970 mm
10 Mandata serpentino 1 1-1/4 ” L 1390 1425 mm
11 Mandata acqua calda 1-1/4 1-1/4 ” M 600 750 mm
N 500 650 mm
O - - mm
