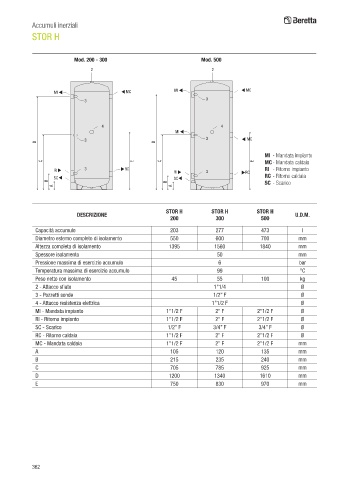

Accumuli inerziali
STOR H

Mod. 200 - 300 Mod. 500

2 2

MI MC MI MC
3 3

4 4
MI
3 3 MC
D D
MI - Mandata impianto
MC - Mandata caldaia
C C
E
E
RI 3 RC RI 3 RC RI - Ritorno impianto
SC SC RC - Ritorno caldaia
B B SC - Scarico
A A

STOR H STOR H STOR H
DESCRIZIONE U.D.M.
200 300 500
Capacità accumulo 203 277 473 l
Diametro esterno completo di isolamento 550 600 700 mm
Altezza completa di isolamento 1395 1560 1840 mm
Spessore isolamento 50 mm
Pressione massima di esercizio accumulo 6 bar
Temperatura massima di esercizio accumulo 99 °C
Peso netto con isolamento 45 55 100 kg
2 - Attacco sfiato 1”1/4 Ø
3 - Pozzetti sonde 1/2” F Ø
4 - Attacco resistenza elettrica 1”1/2 F Ø
MI - Mandata impianto 1”1/2 F 2” F 2”1/2 F Ø
RI - Ritorno impianto 1”1/2 F 2” F 2”1/2 F Ø
SC - Scarico 1/2” F 3/4” F 3/4” F Ø
RC - Ritorno caldaia 1”1/2 F 2” F 2”1/2 F Ø
MC - Mandata caldaia 1”1/2 F 2” F 2”1/2 F mm
A 105 120 135 mm
B 215 235 240 mm
C 705 785 925 mm
D 1200 1340 1610 mm
E 750 830 970 mm
