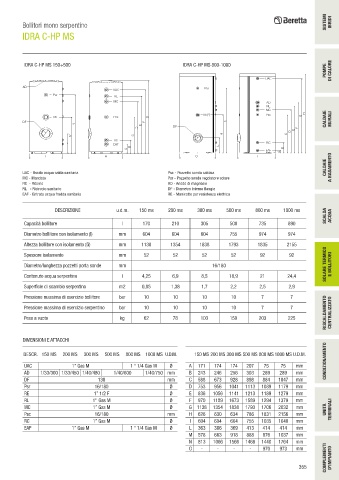

Page 359 - BERETTA - LISTINO 05-2024 - FIDRA
P. 359
SISTEMI IBRIDI
Bollitori mono serpentino
IDRA C-HP MS
IDRA C-HP MS 150÷500 IDRA C-HP MS 800-1000
POMPE DI CALORE
UAC
AD Psr
UAC
Psr
RL
MC AD
RL
MC
RE(*) Psc H
RE Psc G G
DF F N CALDAIE MURALI
N E DF
D F
E
D
M C M C
RC
L EAF RC
B L
A EAF B
A
I H O I
CALDAIE A BASAMENTO
UAC - Uscita acqua calda sanitaria Psc - Pozzetto sonda caldaia
MC - Mandata Psr - Pozzetto sonda regolatore solare
RC - Ritorno AD - Anodo di magnesio
RL - Ricircolo sanitario DF - Diametro interno flangia
EAF - Entrata acqua fredda sanitaria RE - Manicotto per resistenza elettrica
DESCRIZIONE u.d.m. 150 ms 200 ms 300 ms 500 ms 800 ms 1000 ms SCALDA ACQUA
Capacità bollitore l 170 210 305 500 735 890
Diametro bollitore con isolamento (I) mm 604 604 604 755 974 974
Altezza bollitore con isolamento (G) mm 1138 1354 1838 1793 1835 2155
SOLARE TERMICO
Spessore isolamento mm 52 52 52 52 92 92
Diametro/lunghezza pozzetti porta sonde mm 16/180 E BOLLITORI
Contenuto acqua serpentino l 4,25 6,9 8,5 18,9 21 24,4
Superficie di scambio serpentino m2 0,85 1,38 1,7 2,2 2,5 2,9
Pressione massima di esercizio bollitore bar 10 10 10 10 7 7
RISCALDAMENTO CENTRALIZZATO
Pressione massima di esercizio serpentino bar 10 10 10 10 7 7
Peso a vuoto kg 62 78 103 150 203 225
DIMENSIONI E ATTACCHI
DESCR. 150 MS 200 MS 300 MS 500 MS 800 MS 1000 MS U.D.M. 150 MS 200 MS 300 MS 500 MS 800 MS 1000 MS U.D.M.
UAC 1” Gas M 1 “ 1/4 Gas M Ø A 171 174 174 207 75 75 mm CONDIZIONAMENTO
AD 1/33/300 1/33/450 1/40/480 1/40/600 1/40/750 mm B 243 246 256 303 289 289 mm
DF 130 mm C 588 673 928 898 884 1047 mm
Psr 16/180 Ø D 753 956 1041 1113 1089 1179 mm
RE 1” 1/2 F Ø E 836 1056 1141 1213 1189 1279 mm
RL 1" Gas M Ø F 970 1189 1673 1589 1294 1379 mm
MC 1” Gas M Ø G 1138 1354 1838 1793 1706 2032 mm UNITÀ TERMINALI
Psc 16/180 mm H 626 630 634 786 1831 2156 mm
RC 1” Gas M Ø I 604 604 604 755 1035 1040 mm
EAF 1” Gas M 1 “ 1/4 Gas M Ø L 363 366 369 413 414 414 mm
M 578 663 918 888 876 1037 mm
N 813 1066 1566 1468 1440 1764 mm
COMPLEMENTI D'IMPIANTO
O - - - - 970 973 mm
