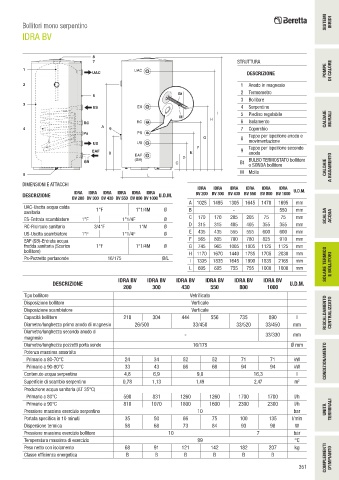

Page 355 - BERETTA - LISTINO 05-2024 - FIDRA

SISTEMI IBRIDI
Bollitori mono serpentino
IDRA BV

8
7 STRUTTURA
1 UAC POMPE DI CALORE
UAC DESCRIZIONE
2 1 Anodo in magnesio
2 Termometro
Bt
6
3 Bollitore
3
ES ES 4 Serpentino
I 5 Piedino regolabile
M H CALDAIE MURALI
RC RC 6 Isolamento
A
4 9 7 Coperchio
Ps PS Tappo per ispezione anodo e
G 8
US US movimentazione
F Tappo per ispezione secondo
EAF 9
B E anodo
EAF
D
(SB) BULBO TERMOSTATO bollitore
SB Bt
C
o SONDA bollitore CALDAIE A BASAMENTO
M Molla
5 L
DIMENSIONI E ATTACCHI
IDRA IDRA IDRA IDRA IDRA IDRA U.D.M.
DESCRIZIONE IDRA IDRA IDRA IDRA IDRA IDRA U.D.M. BV 200 BV 300 BV 430 BV 550 BV 800 BV 1000
BV 200 BV 300 BV 430 BV 550 BV 800 BV 1000
A 1025 1495 1305 1645 1470 1695 mm
UAC-Uscita acqua calda 1"F 1"1/4M Ø
sanitaria B - 550 mm SCALDA
ES-Entrata scambiatore 1"F 1"1/4F Ø C 170 170 205 205 75 75 mm ACQUA
RC-Ricircolo sanitario 3/4"F 1"M Ø D 315 315 405 405 355 355 mm
US-Uscita scambiatore 1"F 1"1/4F Ø E 435 435 555 555 600 600 mm
EAF (SB)-Entrata acqua F 565 805 780 780 825 910 mm
fredda sanitaria (Scarico 1"F 1"1/4M Ø G 745 965 1005 1005 1125 1125 mm
bollitore) H 1170 1670 1440 1785 1705 2030 mm
Ps-Pozzetto portasonde 16/175 Ø/L
I 1335 1835 1645 1990 1835 2165 mm
L 605 605 755 755 1000 1000 mm SOLARE TERMICO E BOLLITORI
IDRA BV IDRA BV IDRA BV IDRA BV IDRA BV IDRA BV
DESCRIZIONE U.D.M.
200 300 430 550 800 1000
Tipo bollitore Vetrificato
Disposizione bollitore Verticale
Disposizione scambiatore Verticale RISCALDAMENTO CENTRALIZZATO
Capacità bollitore 210 304 444 556 735 890 l
Diametro/lunghezza primo anodo di magnesio 26/500 33/450 33/520 33/450 mm
Diametro/lunghezza secondo anodo di - 33/330 mm
magnesio
Diametro/lunghezza pozzetti porta sonde 16/175 Ø mm
Potenza massima assorbita
Primario a 80-70°C 24 34 52 52 71 71 kW CONDIZIONAMENTO
Primario a 90-80°C 33 43 66 66 94 94 kW
Contenuto acqua serpentino 4,8 6,9 9,8 16,3 l
Superficie di scambio serpentino 0,78 1,13 1,49 2,47 m 2
Produzione acqua sanitaria (ΔT 35°C)
Primario a 80°C 590 831 1260 1260 1700 1700 l/h
Primario a 90°C 810 1070 1600 1600 2300 2300 l/h
Pressione massima esercizio serpentino 10 bar UNITÀ TERMINALI
Portata specifica in 10 minuti 35 50 66 75 100 135 l/min
Dispersione termica 58 68 73 84 93 98 W
Pressione massima esercizio bollitore 10 7 bar
Temperatura massima di esercizio 99 °C
Peso netto con isolamento 68 91 121 142 182 207 kg
Classe efficienza energetica B B B B B B COMPLEMENTI D'IMPIANTO
