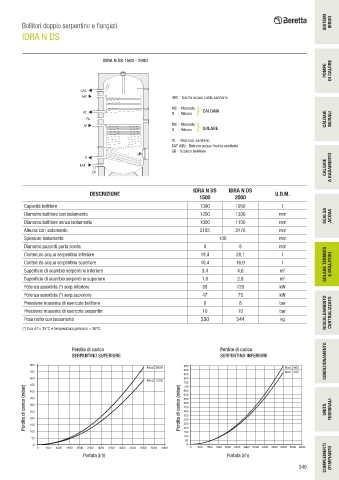

Bollitori doppio serpentino e flangiati
IDRA N DS

IDRA N DS 1500 - 2000
POMPE DI CALORE

UAC
MC UAC - Uscita acqua calda sanitaria
R - Ritorno } CALDAIA
MC - Mandata
RC
RL CALDAIE MURALI
R - Ritorno } SOLARE
M MC - Mandata
RL - Ricircolo sanitario
EAF (SB) - Entrata acqua fredda sanitaria
SB - Scarico bollitore
R
CALDAIE A BASAMENTO
EAF
SB

IDRA N DS IDRA N DS
DESCRIZIONE U.D.M.
1500 2000
Capacità bollitore 1390 1950 l
Diametro bollitore con isolamento 1200 1300 mm SCALDA ACQUA
Diametro bollitore senza isolamento 1000 1100 mm
Altezza con isolamento 2185 2470 mm
Spessore isolamento 100 mm
Diametro pozzetti porta sonde 8 8 mm
Contenuto acqua serpentino inferiore 19,4 28,1 l
Contenuto acqua serpentino superiore 10,4 16,9 l SOLARE TERMICO E BOLLITORI
Superficie di scambio serpentino inferiore 3,4 4,6 m 2
Superficie di scambio serpentino superiore 1,8 2,8 m 2
Potenza assorbita (*) serp.inferiore 88 120 kW
Potenza assorbita (*) serp.superiore 47 73 kW
Pressione massima di esercizio bollitore 8 8 bar
Pressione massima di esercizio serpentini 10 10 bar RISCALDAMENTO CENTRALIZZATO
Peso netto con isolamento 330 544 kg

(*) Con ΔT= 35°C e temperatura primario = 80°C.

Perdite di carico Perdite di carico
SERPENTINO SUPERIORE SERPENTINO INFERIORE

600 950 CONDIZIONAMENTO
Mod. 2000 Mod. 2000
550 900 Mod. 1500
850
500 800
Mod. 1500
450 750
700
Perdita di carico (mbar) 350 Perdita di carico (mbar) 550 UNITÀ TERMINALI
650
400
600
500
300
450
400
250
350
200
300
250
150
200
100
150
100
50
50
0 0
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000
Portata (l/h) Portata (l/h) COMPLEMENTI D'IMPIANTO
