Bollitori doppio serpentino

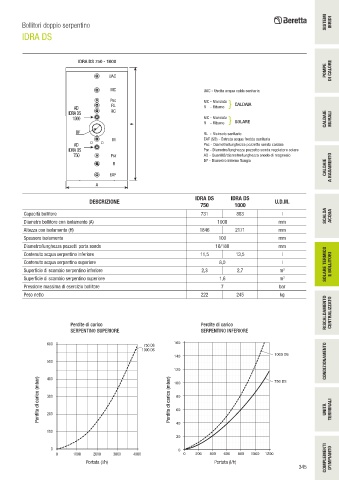

IDRA DS

IDRA DS 750 - 1000
POMPE DI CALORE
UAC

MC UAC - Uscita acqua calda sanitaria
Psc R - Ritorno }
MC - Mandata
AD RL CALDAIA
IDRA DS RC
1000 R - Ritorno } CALDAIE MURALI
MC - Mandata
H SOLARE
DF RL - Ricircolo sanitario
M EAF (SB) - Entrata acqua fredda sanitaria
AD Psc - Diametro/lunghezza pozzetto sonda caldaia
IDRA DS Psr - Diametro/lunghezza pozzetto sonda regolatore solare
750 Psr AD - Quantità/diametro/lunghezza anodo di magnesio
DF - Diametro interno flangia
R CALDAIE A BASAMENTO
EAF
A

IDRA DS IDRA DS
DESCRIZIONE U.D.M.
750 1000
Capacità bollitore 731 883 l SCALDA ACQUA
Diametro bollitore con isolamento (A) 1000 mm
Altezza con isolamento (H) 1846 2171 mm
Spessore isolamento 100 mm
Diametro/lunghezza pozzetti porta sonde 16/180 mm
Contenuto acqua serpentino inferiore 11,5 13,5 l
Contenuto acqua serpentino superiore 8,0 l SOLARE TERMICO E BOLLITORI
Superficie di scambio serpentino inferiore 2,3 2,7 m 2
Superficie di scambio serpentino superiore 1,6 m 2
Pressione massima di esercizio bollitore 7 bar
Peso netto 222 245 kg
RISCALDAMENTO CENTRALIZZATO

Perdite di carico Perdite di carico
SERPENTINO SUPERIORE SERPENTINO INFERIORE

600 750 DS 160
1000 DS
140 1000 DS
500 CONDIZIONAMENTO
120 750 DS
Perdita di carico (mbar) 300 Perdita di carico (mbar) 80 UNITÀ TERMINALI
400
100

60
200

100 40
20

0 0
0 1000 2000 3000 4000 0 200 400 600 800 1000 1200
Portata (l/h) Portata (l/h) COMPLEMENTI D'IMPIANTO
