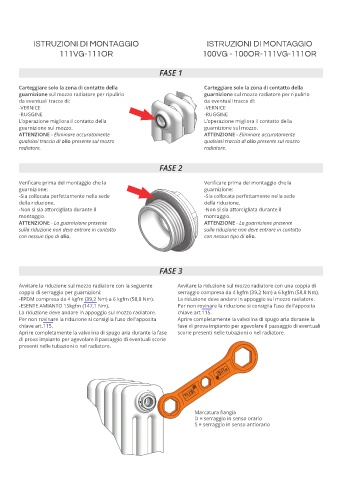

ISTRUZIONI DI MONTAGGIO ISTRUZIONI DI MONTAGGIO
111VG-111OR 100VG - 100OR-111VG-111OR

FASE 1

Carteggiare solo la zona di contatto della Carteggiare solo la zona di contatto della
guarnizione sul mozzo radiatore per ripulirlo guarnizione sul mozzo radiatore per ripulirlo
da eventuali tracce di: da eventuali tracce di:
-VERNICE -VERNICE
-RUGGINE -RUGGINE
L’operazione migliora il contatto della L’operazione migliora il contatto della
guarnizione sul mozzo. guarnizione sul mozzo.
ATTENZIONE - Eliminare accuratamente ATTENZIONE - Eliminare accuratamente
qualsiasi traccia di olio presente sul mozzo qualsiasi traccia di olio presente sul mozzo
radiatore. radiatore.

FASE 2

Verificare prima del montaggio che la Verificare prima del montaggio che la
guarnizione: guarnizione:
-Sia collocata perfettamente nella sede -Sia collocata perfettamente nella sede
della riduzione. della riduzione.
-Non si sia attorcigliata durante il -Non si sia attorcigliata durante il
montaggio. montaggio.
ATTENZIONE - La guarnizione presente ATTENZIONE - La guarnizione presente
sulla riduzione non deve entrare in contatto sulla riduzione non deve entrare in contatto
con nessun tipo di olio. con nessun tipo di olio.

FASE 3

Avvitare la riduzione sul mozzo radiatore con la seguente Avvitare la riduzione sul mozzo radiatore con una coppia di
coppia di serraggio per guarnizioni: serraggio compresa da 4 kgfm (39,2 Nm) a 6 kgfm (58,8 Nm).
-EPDM compresa da 4 kgfm (39,2 Nm) a 6 kgfm (58,8 Nm). La riduzione deve andare in appoggio sul mozzo radiatore.
-ESENTE AMIANTO 15kgfm (147,1 Nm). Per non rovinare la riduzione si consiglia l’uso dell’apposita
La riduzione deve andare in appoggio sul mozzo radiatore. chiave art.115.
Per non rovinare la riduzione si consiglia l’uso dell’apposita Aprire completamente la valvolina di spugo aria durante la
chiave art.115. fase di prova impianto per agevolare il passaggio di eventuali
Aprire completamente la valvolina di spugo aria durante la fase scorie presenti nelle tubazioni o nel radiatore.
di prova impianto per agevolare il passaggio di eventuali scorie
presenti nelle tubazioni o nel radiatore.

Marcatura flangia
D = serraggio in senso orario
S = serraggio in senso antiorario
