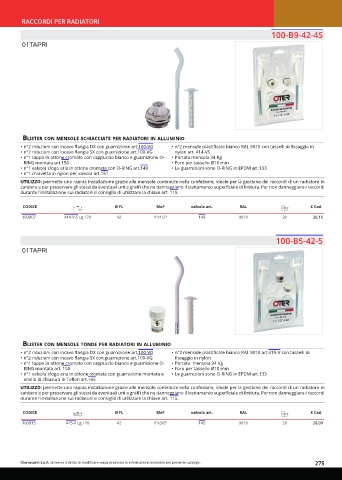

Page 275 - OTER - CATALISTINO 2024 - DELLAFIORE
P. 275
RACCORDI PER RADIATORI
100-B9-42-4S
01TAPRI
Blister Con mensole sChiaCCiate Per radiatori in alluminio
• n°2 riduzioni con incavo flangia DX con guarnizione art.100-VG • n°2 mensole plastificate bianco RAL 9010 con tasselli di fissaggio in
• n°2 riduzioni con incavo flangia SX con guarnizione art.100-VG nylon art. 414-VS
• n°1 tappo in ottone cromato con cappuccio bianco e guarnizione O- • Portata mensola 34 Kg
RING montata art.150 • Foro per tassello Ø10 mm
• n°1 valvola sfogo aria in ottone cromata con O-RING art.149 • Le guarnizioni sono O-RING in EPDM art.133
• n°1 chiavetta in nylon per valvola art.151
UTILIZZO: permette una rapida installazione grazie alle mensole contenute nella confezione, ideale per la gestione dei raccordi di un radiatore in
cantiere e per preservare gli stessi da eventuali urti e graffi che ne danneggiano il trattamento superficiale di finitura. Per non danneggiare i raccordi
durante l'installazione sui radiatori si consiglia di utilizzare la chiave art. 115.
CODICE Ø FL MxF valvola art. RAL € Cad.
100B07 414-V-S Lg.170 42 1"x1/2" 149 9010 20 26,15
100-B5-42-5
01TAPRI
Blister Con mensole tonde Per radiatori in alluminio
• n°2 riduzioni con incavo flangia DX con guarnizione art.100-VG • n°2 mensole plastificate bianco RAL 9010 art.415-V con tasselli di
• n°2 riduzioni con incavo flangia SX con guarnizione art.100-VG fissaggio in nylon
• n°1 tappo in ottone cromato con cappuccio bianco e guarnizione O- • Portata mensola 34 Kg
RING montata art. 150 • Foro per tassello Ø10 mm
• n°1 valvola sfogo aria in ottone cromata con guarnizione montata e • Le guarnizioni sono O-RING in EPDM art.133
anello di chiusura in Teflon art.145
UTILIZZO: permette una rapida installazione grazie alle mensole contenute nella confezione, ideale per la gestione dei raccordi di un radiatore in
cantiere e per preservare gli stessi da eventuali urti e graffi che ne danneggiano il trattamento superficiale di finitura. Per non danneggiare i raccordi
durante l'installazione sui radiatori si consiglia di utilizzare la chiave art. 115.
CODICE Ø FL MxF valvola art. RAL € Cad.
100B15 415-V Lg.170 42 1"x3/8" 145 9010 20 28,09
Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 275
