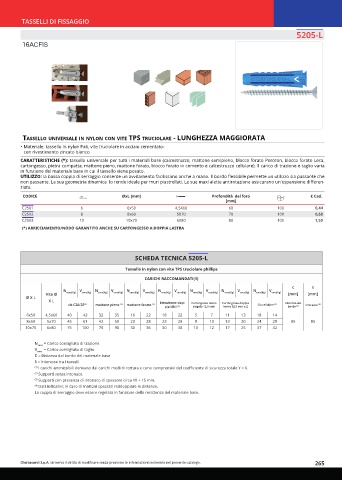

TASSELLI DI FISSAGGIO
5205-L

16ACFIS

tassello universale in nylon Con vite tPs truCiolare - lunGhezza maGGiorata
• Materiale: tassello in nylon Pa6, vite truciolare in acciaio cementato-
con rivestimento zincato bianco
CARATTERISTICHE (*): tassello universale per tutti i materiali base (calcestruzzo, mattone semipieno, blocco forato Poroton, blocco forato Leca,
cartongesso, pietra compatta, mattone pieno, mattone forato, blocco forato in cemento e calcestruzzo cellulare). Il carico di trazione e taglio varia
in funzione del materiale base in cui il tassello viene posato.
UTILIZZO: la bassa coppia di serraggio consente un avvitamento facilissimo anche a mano. Il bordo flessibile permette un utilizzo sia passante che
non passante. La sua geometria dinamica lo rende ideale per muri piastrellati. Le sue maxi alette antirotazione assicurano un'espansione differen-
ziata.
CODICE ØxL [mm] Profondità del foro € Cad.
[mm]
C2501 6 6x50 4,5X60 60 100 0,44
C2502 8 8x60 5X70 70 100 0,68
C2503 10 10x70 6X80 80 100 1,50
(*) ARRICCIAMENTO/NODO GARANTITO ANCHE SU CARTONGESSO A DOPPIA LASTRA

SCHEDA TECNICA 5205-L

Tassello in nylon con vite TPS truciolare phillips
CARICHI RACCOMANDATI(1)
c s
N cons[Kg] V cons[Kg] N cons[Kg] V cons[Kg] N cons[Kg] V cons[Kg] N cons[Kg] V cons[Kg] N cons[Kg] V cons[Kg] N cons[Kg] V cons[Kg] N cons[Kg] V cons[Kg]
Vite Ø [mm] [mm]
Ø X L
X L bimattone dop- Cartongesso lastra Cartongesso doppia distanza dal
cls C20/25 (2) mattone pieno (2) mattone forato (3) Cls cellulare (2) interasse (4)
pio UNI (3) singola 12,5 mm lastra 12,5 mm x 2 bordo (4)
6x50 4,5x60 40 42 32 35 16 22 18 22 5 7 11 13 18 14
8x60 5x70 45 61 42 50 23 28 23 28 8 10 13 20 24 28 85 85
10x70 6x80 76 100 70 98 30 36 30 38 10 12 17 25 37 42

N cons = Carico consigliato di trazione
V cons = Carico consigliato di taglio
C = Distanza dal bordo del materiale base
S = Interasse tra i tasselli
(1) I carichi ammissibili derivano dai carichi medi di rottura e cono comprensivi del coefficiente di sicurezza totale ϒ = 6.
(2) Supporti senza intonaco.
(3) Supporti con presenza di intonaco di spessore circa 10 ÷ 15 mm.
(4) Dati indicativi; in caso di mattoni spezzati raddoppiare le distanze.
La coppia di serraggio deve essere regolata in funzione della resistenza del materiale base.
