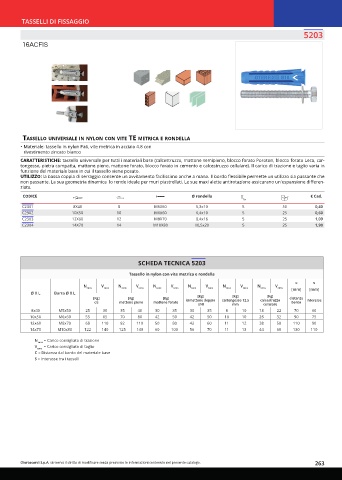

Page 263 - OTER - CATALISTINO 2024 - DELLAFIORE

TASSELLI DI FISSAGGIO
5203

16ACFIS

tassello universale in nylon Con vite te metriCa e rondella
• Materiale: tassello in nylon Pa6, vite metrica in acciaio 4.8 con
rivestimento zincato bianco
CARATTERISTICHE: tassello universale per tutti i materiali base (calcestruzzo, mattone semipieno, blocco forato Poroton, blocco forato Leca, car-
tongesso, pietra compatta, mattone pieno, mattone forato, blocco forato in cemento e calcestruzzo cellulare). Il carico di trazione e taglio varia in
funzione del materiale base in cui il tassello viene posato.
UTILIZZO: la bassa coppia di serraggio consente un avvitamento facilissimo anche a mano. Il bordo flessibile permette un utilizzo sia passante che
non passante. La sua geometria dinamica lo rende ideale per muri piastrellati. Le sue maxi alette antirotazione assicurano un'espansione differen-
ziata.
CODICE Ø rondella € Cad.

C2301 8X40 8 M5X50 5,3x10 5 50 0,40
C2302 10X50 10 M6X60 6,4x10 5 25 0,60
C2303 12X60 12 M8X70 8,4x16 5 25 1,09
C2304 14X70 14 M10X80 10,5x20 5 25 1,90

SCHEDA TECNICA 5203

Tassello in nylon con vite metrica e rondella
c s
N cons V cons N cons V cons N cons V cons N cons V cons N cons V cons N cons V cons [mm] [mm]
Ø X L Barra Ø X L
[Kg]
[Kg]
[Kg]
[Kg] [Kg] [Kg] bimattone doppio cartongesso 12,5 calcestruzzo distanza interasse
cls mattone pieno mattone forato UNI mm cellulare bordo
8x40 M5x50 25 30 35 40 30 35 30 35 8 10 18 22 70 60
10x50 M6x60 55 65 70 80 42 50 42 50 10 10 28 32 90 75
12x60 M8x70 68 110 92 110 50 80 42 60 11 12 38 50 110 90
14x70 M10x80 122 140 125 140 60 100 56 70 11 13 44 60 130 110
N = Carico consigliato di trazione
cons
V = Carico consigliato di taglio
cons
C = Distanza dal bordo del materiale base
S = Interasse tra i tasselli

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 263
