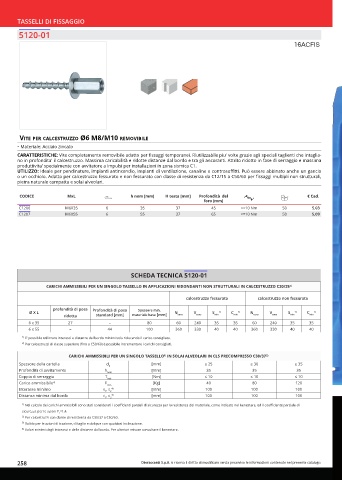

Page 258 - OTER - CATALISTINO 2024 - DELLAFIORE

TASSELLI DI FISSAGGIO
5120-01

16ACFIS

vite Per CalCestruzzo Ø6 m8/m10 removiBile
• Materiale: Acciaio zincato
CARATTERISTICHE: Vite completamente removibile adatto per fissaggi temporanei. Riutilizzabile piu' volte grazie agli speciali taglienti che intaglia-
no in profondita' il calcestruzzo. Massima caricabilità e ridotte distanze dal bordo e tra gli ancoranti. Attrito ridotto in fase di serraggio e massima
produttivita' specialmente con avvitatore a impulsi per installazioni in zona sismica C1.
UTILIZZO: Ideale per pendinature, impianti antincendio, impianti di ventilazione, canaline e controsoffitti. Può essere abbinato anche un gancio
o un occhiolo. Adatto per calcestruzzo fessurato e non fessurato con classe di resistenza da C12/15 a C50/60 per fissaggi multipli non strutturali,
pietra naturale compatta e solai alveolari.

CODICE MxL h nom [mm] H testa [mm] Profondità del € Cad.
foro [mm]
C1206 M6X35 6 35 37 45 <=10 Nm 50 5,03
C1207 M6X55 6 55 37 65 <=10 Nm 50 5,09

SCHEDA TECNICA 5120-01
CARICHI AMMISSIBILI PER UN SINGOLO TASSELLO IN APPLICAZIONI RIDONDANTI NON STRUTTURALI IN CALCESTRUZZO C20/25 2)

calcestruzzo fessurato calcestruzzo non fessurato
profondità di posa Profondità di posa Spessore min.
Ø X L N V S 1) C 1) N V S 1) C 1)
ridotta standard [mm] materiale base [mm] cons cons min min cons cons min min
6 x 35 27 – 80 60 240 35 35 60 240 35 35
6 x 55 – 44 100 360 330 40 40 360 330 40 40
1) E’ possibile utilizzare interassi e distanze dal bordo minimi solo riducendo il carico consigliato.
2) liati.

CARICHI AMMISSIBILI PER UN SINGOLO TASSELLO IN SOLAI ALVEOLARI IN CLS PRECOMPRESSO C30/37 2)
1)
Spessore della cartella d b [mm] ≥ 25 ≥ 30 ≥ 35
Profondità di avvitamento h nom [mm] 35 35 35
Coppia di serraggio T [Nm] ≤ 10 ≤ 10 ≤ 10
inst
Carico ammissibile 3) F cons [Kg] 40 80 120
Interasse minimo s , s 2 4) [mm] 100 100 100
1
Distanza minima dal bordo c , c 4) [mm] 100 100 100
1 2
1) er
sicurezza per le azioni ϒ L =1,4.
2) Per calcestruzzi con classe di resistenza da C30/37 a C50/60.
3) Valido per le azioni di trazione, di taglio e oblique con qualsiasi inclinazione.
4) Valori minimi degli interassi e delle distanze dal bordo. Per ulteriori misure consultare il benestare.

258 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
