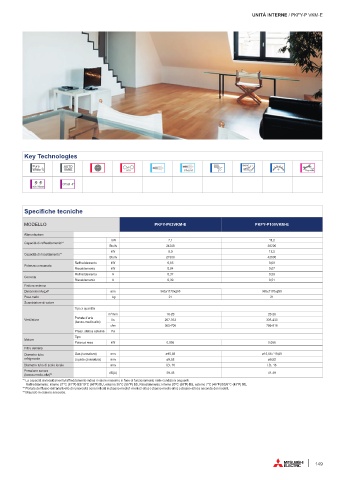

Page 151 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

UNITÀ INTERNE / PKFY-P VKM-E

Key Technologies

1 1 2 2 3 3 4 4
Check!

Offset -4°

Specifiche tecniche

MODELLO PKFY-P63VKM-E PKFY-P100VKM-E

Alimentazione
kW 7,1 11,2
Capacità di raffreddamento* 1
Btu/h 24200 38200
kW 8,0 12,5
Capacità di riscaldamento* 1
Btu/h 27300 42600
Raffreddamento kW 0,05 0,08
Potenza consumata
Riscaldamento kW 0,04 0,07
Raffreddamento A 0,37 0,58
Corrente
Riscaldamento A 0,30 0,51
Finitura esterna
Dimensioni AxLxP mm 365x1170x295 365x1170x295
Peso netto kg 21 21
Scambiatore di calore
Tipo x quantità
m 3 /min 16-20 20-26
Portata d’aria
Ventilatore l/s 267-333 333-433
(basso-medio-alto)
cfm 565-706 706-918
Press. statica esterna Pa
Tipo
Motore
Potenza resa kW 0,056 0,056
Filtro dell’aria
Diametro tubo Gas (svasatura) mm ø15,88 ø15,88 / 19,05
refrigerante Liquido (svasatura) mm ø9,52 ø9,52
Diametro tubo di scolo locale mm I.D. 16 I.D. 16
Pressione sonora
(bassa-medio-alta)* 2 dB(A) 39-45 41-49
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 Portata del flusso dell’aria/livello di rumorosità sono indicati in (basso-medio1-medio2-alto) o (basso-medio-alto) o (basso-alto) a seconda dei modelli.
* 3 Misurato in camera anecoica.

149
