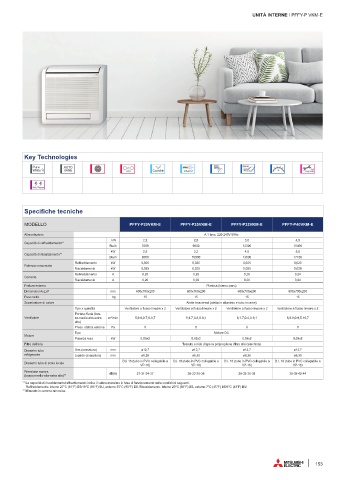

Page 155 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

UNITÀ INTERNE / PFFY-P VKM-E

Key Technologies
2 2 3 3
1 1 4 4
Check!

Specifiche tecniche

MODELLO PFFY-P20VKM-E PFFY-P25VKM-E PFFY-P32VKM-E PFFY-P40VKM-E

Alimentazione A 1 fase, 220-240V 50Hz
kW 2,2 2,8 3,6 4,5
Capacità di raffreddamento* 1
Btu/h 7500 9600 12300 15400
kW 2,5 3,2 4,0 5,0
Capacità di riscaldamento* 1
Btu/h 8500 10900 13600 17100
Raffreddamento kW 0,025 0,025 0,025 0,028
Potenza consumata
Riscaldamento kW 0,025 0,025 0,025 0,028
Raffreddamento A 0,20 0,20 0,20 0,24
Corrente
Riscaldamento A 0,20 0,20 0,20 0,24
Finitura esterna Plastica (bianco puro)
Dimensioni AxLxP mm 600x700x200 600x700x200 600x700x200 600x700x200
Peso netto kg 15 15 15 15
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo x quantità Ventilatore a flusso lineare x 2 Ventilatore a flusso lineare x 2 Ventilatore a flusso lineare x 2 Ventilatore a flusso lineare x 2
Portata d’aria (bas-
Ventilatore so-medio-alto-extra m 3 /min 5,9-6,8-7,6-8,7 6,1-7,0-8,0-9,1 6,1-7,0-8,0-9,1 8,0-9,0-9,5-10,7
alto)
Press. statica esterna Pa 0 0 0 0
Tipo Motore DC
Motore
Potenza resa kW 0,03x2 0,03x2 0,03x2 0,03x2
Filtro dell’aria Tessuto a nido d’ape in polipropilene (filtro alla catechina)
Diametro tubo Gas (svasatura) mm ø12,7 ø12,7 ø12,7 ø12,7
refrigerante Liquido (svasatura) mm ø6,35 ø6,35 ø6,35 ø6,35
D.I. 16 (tubo in PVC collegabile a D.I. 16 (tubo in PVC collegabile a D.I. 16 (tubo in PVC collegabile a D.I. 16 (tubo in PVC collegabile a
Diametro tubo di scolo locale VP-16) VP-16) VP-16) VP-16)
Pressione sonora dB(A) 27-31-34-37 28-32-35-38 28-32-35-38 35-38-42-44
(bassa-medio-alta-extra alta)* 2
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 Misurato in camera anecoica.

153
