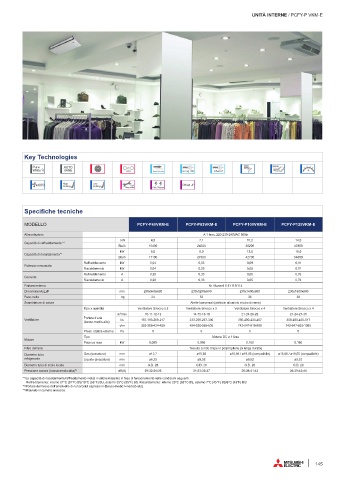

UNITÀ INTERNE / PCFY-P VKM-E
Key Technologies
2 2 3 3
1 1 4 4
Long life Check!
Offset -4°
Specifiche tecniche
MODELLO PCFY-P40VKM-E PCFY-P63VKM-E PCFY-P100VKM-E PCFY-P125VKM-E
Alimentazione A 1 fase, 220-230-240VAC 50Hz
kW 4,5 7,1 11,2 14,0
Capacità di raffreddamento * 1
Btu/h 15400 24200 38200 47800
kW 5,0 8,0 12,5 16,0
Capacità di riscaldamento* 1
Btu/h 17100 27300 42700 54600
Raffreddamento kW 0,04 0,05 0,09 0,11
Potenza consumata
Riscaldamento kW 0,04 0,05 0,09 0,11
Raffreddamento A 0,28 0,33 0,65 0,76
Corrente
Riscaldamento A 0,28 0,33 0,65 0,76
Finitura esterna Nr. Munsell 6.4Y 8.9/ 0.4
Dimensioni AxLxP mm 230x960x680 230x1280x680 230x1600x680 230x1600x680
Peso netto kg 24 32 36 38
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo di rame)
Tipo x quantità Ventilatore Sirocco x 2 Ventilatore Sirocco x 3 Ventilatore Sirocco x 4 Ventilatore Sirocco x 4
m 3 /min 10-11-12-13 14-15-16-18 21-24-26-28 21-24-27-31
Portata d’aria
Ventilatore l/s 167-183-200-217 233-250-267-300 350-400-433-467 350-400-450-517
(basso-medio-alto)
cfm 353-388-424-459 494-530-565-636 742-847-918-989 742-847-953-1095
Press. statica esterna Pa 0 0 0 0
Tipo Motore DC a 1 fase
Motore
Potenza resa kW 0,090 0,095 0,160 0,160
Filtro dell’aria Tessuto a nido d’ape in polipropilene (a lunga durata)
Diametro tubo Gas (svasatura) mm ø12,7 ø15,88 ø15,88 / ø19,05 (compatibile) ø15,88 / ø19,05 (compatibile)
refrigerante Liquido (svasatura) mm ø6,35 ø9,52 ø9,52 ø9,52
Diametro tubo di scolo locale mm O.D. 26 O.D. 26 O.D. 26 O.D. 26
Pressione sonora (bassa-medio-alta)* 2 dB(A) 29-32-34-36 31-33-35-37 36-38-41-43 36-39-42-44
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 Portata del flusso dell’aria/livello di rumorosità espressi in (basso-medio1-medio2-alto).
* 3 Misurato in camera anecoica.
