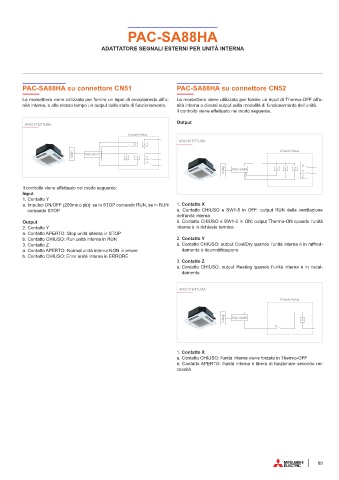

PAC-SA88HA
ADATTATORE SEGNALI ESTERNI PER UNITÀ INTERNA

PAC-SA88HA su connettore CN51 PAC-SA88HA su connettore CN52

La morsettiera viene utilizzata per fornire un input di avvio/arresto all’u- La morsettiera viene utilizzata per fornire un input di Thermo-OFF all’u-
nità interna, e allo stesso tempo un output dello stato di funzionamento. nità interna o diversi output sulla modalità di funzionamento dell’unità.
Il controllo viene effettuato nel modo seguente:
Output
ARCHITETTURA
Circuito Relay
ARCHITETTURA
X X
CN51 PAC-SC37 Z Y X Circuito Relay
Y
X
CN52 PAC-SA88 X Y Z Y
Z
Il controllo viene effettuato nel modo seguente:
Input
1. Contatto Y
a. Impulso ON/OFF (200ms o più): se in STOP comando RUN, se in RUN 1. Contatto X
comando STOP a. Contatto CHIUSO e SW1-5 in OFF: output RUN della ventilazione
dell’unità interna
Output b. Contatto CHIUSO e SW1-5 in ON: output Thermo-ON quando l’unità
2. Contatto Y interna è in richiesta termica
a. Contatto APERTO: Stop unità interna in STOP
b. Contatto CHIUSO: Run unità interna in RUN 2. Contatto Y
3. Contatto Z a. Contatto CHIUSO: output Cool/Dry quando l’unità interna è in raffred-
a. Contatto APERTO: Normal unità interna NON in errore damento o deumidificazione
b. Contatto CHIUSO: Error unità interna in ERRORE
3. Contatto Z
a. Contatto CHIUSO: output Heating quando l’unità interna è in riscal-
damento

ARCHITETTURA
Circuito Relay

CN52 PAC-SA88 X
X

1. Contatto X
a. Contatto CHIUSO: l’unità interna viene forzata in Thermo-OFF
b. Contatto APERTO: l’unità interna è libera di funzionare secondo ne-
cessità

89
