Morsettiere intelligenti

Morsettiere intelligenti Adattatori per segnali esterni

Le morsettiere intelligenti delle unità sono una prerogativa esclusiva dei L'offerta di Mitsubishi Electric include diversi kit di collegamento di segnali
sistemi VRF di Mitsubishi Electric. L’idea è di utilizzare l’impianto di clima- esterni, sia per unità esterne che per unità interne, a seconda dell'esi-
tizzazione e la rete di comunicazione M-Net tramite le unità interne come genza specifica.
veicolo per raccogliere, trasportare e controllare i segnali dal campo Nelle pagine seguenti verranno descritti nel dettaglio i seguenti kit di
provenienti da apparecchiature generiche come sistemi di illuminazione, collegamento:
energia, pompe, gestione accessi, allarmi tecnologici, etc... • PAC-SC36NA: integrazione segnali esterni per unità esterna
La quantità di cavi da impiegare per la raccolta di questi segnali da campo • PAC-SC37SA-E: integrazione segnali esterni per unità esterna
e l’onere della manodopera per portarli verso le postazioni centralizzate • PAC-SE55RA: integrazione segnali esterni per unità interna
si riduce drasticamente utilizzando le morsettiere intelligenti delle unità • PAC-SA88HA: integrazione segnali esterni per unità interna
ed una struttura capillare già esistente. A seconda che la morsettiera
sia dedicata ad un unità interna o esterna, essa può svolgere diverse
funzioni di input o output più o meno complesse.
La quantità di cavi da impiegare per la raccolta di questi segnali da campo
e l’onere della manodopera per portarli verso le postazioni centralizzate
si riduce drasticamente utilizzando le morsettiere intelligenti delle unità
ed una struttura capillare già esistente. A seconda che la morsettiera sia
dedicata ad un unità interna o esterna essa può svolgere diverse funzioni
di input o output più o meno complesse.

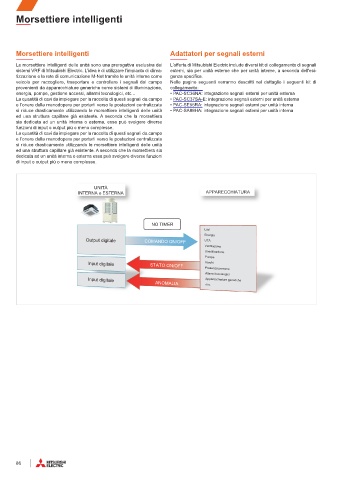

UNITÀ
INTERNA e ESTERNA APPARECCHIATURA

NO TIMER
Luci
Energia
Output digitale COMANDO ON/OFF UTA
Ventilazione
Umidificazione
Pompe
Input digitale STATO ON/OFF Varchi
Presenza persone
Allarmi tecnologici
Input digitale Apparecchiature generiche
ANOMALIA ecc.
