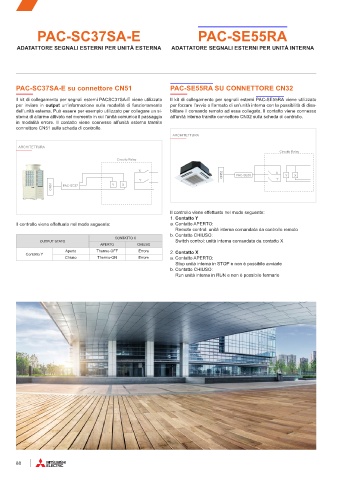

PAC-SC37SA-E PAC-SE55RA
ADATATTORE SEGNALI ESTERNI PER UNITÀ ESTERNA ADATTATORE SEGNALI ESTERNI PER UNITÀ INTERNA

PAC-SC37SA-E su connettore CN51 PAC-SE55RA SU CONNETTORE CN32

Il kit di collegamento per segnali esterni PACSC37SA-E viene utilizzato Il kit di collegamento per segnali esterni PAC-SE55RA viene utilizzato
per inviare in output un’informazione sulla modalità di funzionamento per forzare l’avvio o l’arresto di un’unità interna con la possibilità di disa-
dell’unità esterna. Può essere per esempio utilizzato per collegare un si- bilitare il comando remoto ad essa collegato. Il contatto viene connesso
stema di allarme attivato nel momento in cui l’unità comunica il passaggio all’unità interna tramite connettore CN32 sulla scheda di controllo.
in modalità errore. Il contatto viene connesso all’unità esterna tramite
connettore CN51 sulla scheda di controllo.
ARCHITETTURA

ARCHITETTURA
Circuito Relay
Circuito Relay

X X
CN32 PAC-SE55 Y X
Y Y
CN51 PAC-SC37 Y X

Il controllo viene effettuato nel modo seguente:
1. Contatto Y
Il controllo viene effettuato nel modo seguente: a. Contatto APERTO:
Remote control: unità interna comandata da controllo remoto
b. Contatto CHIUSO:
CONTATTO X
OUTPUT STATO Switch control: unità interna comandata da contatto X
APERTO CHIUSO
Aperto Thermo-OFF Errore 2. Contatto X
Contatto Y
Chiuso Thermo-ON Errore a. Contatto APERTO:
Stop unità interna in STOP e non è possibile avviarle
b. Contatto CHIUSO:
Run unità interna in RUN e non è possibile fermarle
