Caldaie a condensazione

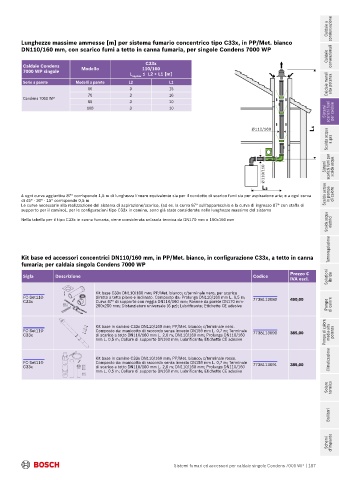

Lunghezze massime ammesse [m] per sistema fumario concentrico tipo C33x, in PP/Met. bianco
DN110/160 mm, con scarico fumi a tetto in canna fumaria, per singole Condens 7000 WP
Caldaie convenzionali
C33x
Caldaie Condens
7000 WP singole Modello 110/160
L
eq,max ≤ L2 + L1 [m]
Serie a parete Modelli a parete L2 L1 Caldaie murali alta potenza
50 3 15
70 3 16
Condens 7000 WP
85 3 10
100 3 10
Sistemi Sistemi scarichi fumi scarichi fumi per caldaie per caldaie

Ø110/160
Scalda acqua a gas

Ø110/160 Sistemi scarichi fumi per scalda acqua

A ogni curva aggiuntiva 87° corrisponde 1,5 m di lunghezza lineare equivalente sia per il condotto di scarico fumi sia per aspirazione aria; e a ogni curva Scalda acqua in pompa di calore
di 45° - 30° - 15° corrisponde 0,5 m
Le curve necessarie alla realizzazione del sistema di aspirazione/scarico, (ad es. la curva 87° sull'apparecchio e la curva di ingresso 87° con staffa di
supporto per il camino), per le configurazioni tipo C33x in camino, sono già state considerate nelle lunghezze massime del sistema
Scalda acqua elettrici
Nella tabella per il tipo C33x in canna fumaria, viene considerata un'asola tecnica da DN170 mm o 150x150 mm

Termoregolazione

Kit base ed accessori concentrici DN110/160 mm, in PP/Met. bianco, in configurazione C33x, a tetto in canna
fumaria; per caldaia singola Condens 7000 WP
Prezzo €
Sigla Descrizione Codice Soluzioni ibride
IVA escl.

Kit base C33x DN110/160 mm; PP/Met. bianco; c/terminale nero, per scarico
FC-Set110- diretto a tetto piano e inclinato. Composto da: Prolunga DN110/160 mm L. 0,5 m; 7738113080 490,00
C33x Curva 87° di supporto con reggia DN110/160 mm; Rosone da parete DN170 mm-
250x250 mm; Distanziatore universale (6 pz); Lubrificante; Etichette CE adesive Pompe di calore

Kit base in camino C33x DN110/160 mm; PP/Met. bianco; c/terminale nero.
FC-Set110- Composto da: manicotto di raccordo senza innesto DN159 mm L. 0,7 m; Terminale Pompe di calore media-alta
C33x di scarico a tetto DN110/160 mm L. 2,0 m; DN110/160 mm; Prolunga DN110/160 7738113090 385,00 potenza
mm L. 0,5 m; Collare di supporto DN160 mm; Lubrificante; Etichette CE adesive

Kit base in camino C33x DN110/160 mm; PP/Met. bianco; c/terminale rosso.
FC-Set110- Composto da: manicotto di raccordo senza innesto DN159 mm L. 0,7 m; Terminale 7738113091 385,00 Climatizzazione
C33x di scarico a tetto DN110/160 mm L. 2,0 m; DN110/160 mm; Prolunga DN110/160
mm L. 0,5 m; Collare di supporto DN160 mm; Lubrificante; Etichette CE adesive

Solare termico

Bollitori

Schemi d'impianto

Sistemi fumari ed accessori per caldaie singole Condens 7000 WP | 187
