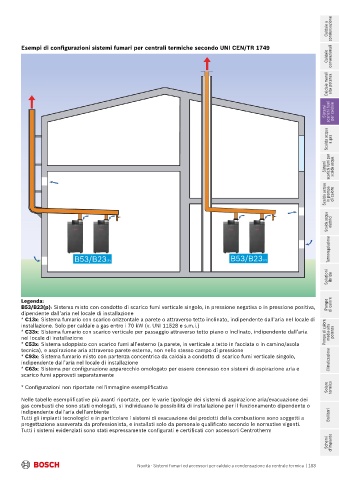

Esempi di configurazioni sistemi fumari per centrali termiche secondo UNI CEN/TR 1749
Caldaie convenzionali

Caldaie murali alta potenza

Sistemi Sistemi scarichi fumi scarichi fumi per caldaie per caldaie

Scalda acqua a gas

Sistemi scarichi fumi per scalda acqua

Scalda acqua in pompa di calore

Scalda acqua elettrici

Termoregolazione

B53/B23(P) B53/B23(P)
Soluzioni ibride

Legenda:
B53/B23(p): Sistema misto con condotto di scarico fumi verticale singolo, in pressione negativa o in pressione positiva, Pompe di calore
dipendente dall’aria nel locale di installazione
* C13x: Sistema fumario con scarico orizzontale a parete o attraverso tetto inclinato, indipendente dall’aria nel locale di
installazione. Solo per caldaie a gas entro i 70 kW (v. UNI 11528 e s.m.i.)
* C33x: Sistema fumario con scarico verticale per passaggio attraverso tetto piano o inclinato, indipendente dall’aria Pompe di calore media-alta potenza
nel locale di installazione
* C53x: Sistema sdoppiato con scarico fumi all’esterno (a parete, in verticale a tetto in facciata o in camino/asola
tecnica), e aspirazione aria attraverso parete esterna, non nello stesso campo di pressione
* C93x: Sistema fumario misto con partenza concentrica da caldaia a condotto di scarico fumi verticale singolo,
indipendente dall’aria nel locale di installazione Climatizzazione
* C63x: Sistema per configurazione apparecchio omologato per essere connesso con sistemi di aspirazione aria e
scarico fumi approvati separatamente

Solare termico
* Configurazioni non riportate nell'immagine esemplificativa
Nelle tabelle esemplificative più avanti riportate, per le varie tipologie dei sistemi di aspirazione aria/evacuazione dei
gas combusti che sono stati omologati, si individuano le possibilità di installazione per il funzionamento dipendente o
indipendente dall'aria dell'ambiente
Tutti gli impianti tecnologici e in particolare i sistemi di evacuazione dei prodotti della combustione sono soggetti a Bollitori
progettazione asseverata da professionista, e installati solo da personale qualificato secondo le normative vigenti.
Tutti i sistemi evidenziati sono stati espressamente configurati e certificati con accessori Centrotherm
Schemi d'impianto

Novità - Sistemi fumari ed accessori per caldaie a condensazione da centrale termica | 183
