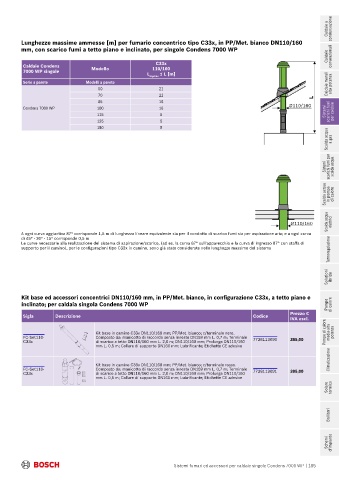

Page 187 - BOSCH DIV TERMOTECNICA - LISTINO 2025 - DELLAFIORE

Caldaie a condensazione

Lunghezze massime ammesse [m] per fumario concentrico tipo C33x, in PP/Met. bianco DN110/160
mm, con scarico fumi a tetto piano e inclinato, per singole Condens 7000 WP
Caldaie convenzionali
C33x
Caldaie Condens
7000 WP singole Modello 110/160
L
eq,max ≤ L [m]
Serie a parete Modelli a parete Caldaie murali alta potenza
50 21
70 22 L
85 16
Condens 7000 WP 100 16 Ø110/160
115 5 Sistemi Sistemi scarichi fumi scarichi fumi per caldaie per caldaie
125 5
150 5
Scalda acqua a gas

Sistemi scarichi fumi per scalda acqua

Scalda acqua in pompa di calore

Scalda acqua
Ø110/160 elettrici

A ogni curva aggiuntiva 87° corrisponde 1,5 m di lunghezza lineare equivalente sia per il condotto di scarico fumi sia per aspirazione aria; e a ogni curva
di 45° - 30° - 15° corrisponde 0,5 m
Termoregolazione
Le curve necessarie alla realizzazione del sistema di aspirazione/scarico, (ad es. la curva 87° sull'apparecchio e la curva di ingresso 87° con staffa di
supporto per il camino), per le configurazioni tipo C33x in camino, sono già state considerate nelle lunghezze massime del sistema

Soluzioni ibride

Kit base ed accessori concentrici DN110/160 mm, in PP/Met. bianco, in configurazione C33x, a tetto piano e
inclinato; per caldaia singola Condens 7000 WP Pompe di calore
Prezzo €
Sigla Descrizione Codice
IVA escl.
Kit base in camino C33x DN110/160 mm; PP/Met. bianco; c/terminale nero. Pompe di calore media-alta potenza
FC-Set110- Composto da: manicotto di raccordo senza innesto DN159 mm L. 0,7 m; Terminale 7738113090 385,00
C33x di scarico a tetto DN110/160 mm L. 2,0 m; DN110/160 mm; Prolunga DN110/160
mm L. 0,5 m; Collare di supporto DN160 mm; Lubrificante; Etichette CE adesive
Climatizzazione

Kit base in camino C33x DN110/160 mm; PP/Met. bianco; c/terminale rosso.
FC-Set110- Composto da: manicotto di raccordo senza innesto DN159 mm L. 0,7 m; Terminale 7738113091 385,00
C33x di scarico a tetto DN110/160 mm L. 2,0 m; DN110/160 mm; Prolunga DN110/160
mm L. 0,5 m; Collare di supporto DN160 mm; Lubrificante; Etichette CE adesive
Solare termico

Bollitori

Schemi d'impianto

Sistemi fumari ed accessori per caldaie singole Condens 7000 WP | 185
