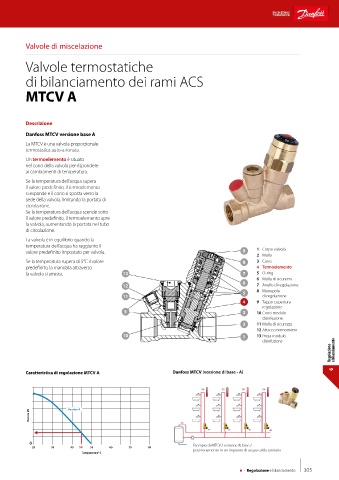

Page 307 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di miscelazione

Valvole termostatiche

di bilanciamento dei rami ACS

MTCV A

Descrizione

Danfoss MTCV versione base A
La MTCV è una valvola proporzionale
termostatica auto-azionata.
Un termoelemento è situato
nel cono della valvola per rispondere
ai cambiamenti di temperatura.
Se la temperatura dell’acqua supera
il valore predefinito, il termoelemento
si espande e il cono si sposta verso la
sede della valvola, limitando la portata di
cicrolazione.
Se la temperatura dell’acqua scende sotto
il valore predefinito, il termoelemento apre
la valvola, aumentando la portata nel tubo
di circolazione.
La valvola è in equilibrio quando la
temperatura dell’acqua ha raggiunto il
valore predefinito impostato per valvola. 9 1 Corpo valvola
2 Molla
Se la temperatura supera di 5°C il valore 8 3 Cono
predefinito, la mandata attraverso 4 Termoelemento
la valvola si arresta. 13 7 5 O-ring
6 Molla di sicurezza
6
12 7 Anello di regolazione
5 8 Manopola
11 di regolazione
4 9 Tappo copertura
regolazione
5 3 10 Cono modulo
disinfezione
2 11 Molla di sicurezza
12 Attacco termometro
10 1 13 Presa modulo
disinfezione
Regolazione e bilanciamento

Caratteristica di regolazione MTCV A Danfoss MTCV (versione di base - A) 6

Portata l/h Version A

0 Esempio di MTCV / versione di base /
25 35 45 50 55 65 75 85
posizionamento in un impianto di acqua calda sanitaria
Temperatura° C

6 - Regolazione e bilanciamento 305
