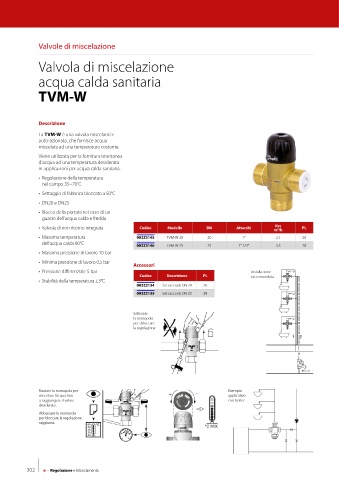

Page 304 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di miscelazione

Valvola di miscelazione

acqua calda sanitaria

TVM-W

Descrizione

La TVM-W è una valvola miscelatrice
auto-azionata, che fornisce acqua
miscelata ad una temperatura costante.
Viene utilizzata per la fornitura istantanea
d’acqua ad una temperatura desiderata
in applicazioni per acqua calda sanitaria.
• Regolazione della temperatura
nel campo 35~70°C
• Settaggio di fabbrica bloccato a 50°C
• DN20 e DN25
• Blocco della portata nel caso di un
guasto dell’acqua calda e fredda
Kvs
• Valvola di non ritorno integrata Codice Modello DN Attacchi m /h PL
3
• Massima temperatura 003Z3145 TVM-W 20 20 1" 2.1 28
dell’acqua calda 90°C 003Z3146 TVM-W 25 25 1" 1/4" 3.3 28
• Massima pressione di lavoro 10 bar
• Minima pressione di lavoro 0,5 bar
Accessori
• Pressione differenziale 5 bar Installazione
Codice Descrizione PL raccomandata
• Stabilità della temperatura ±3°C
003Z3134 Set raccordi DN 20 28
003Z3135 Set raccordi DN 25 28

Sollevare
la manopola
per sbloccare
la regolazione

°C MIX

40
20 60
0 80

Ruotare la manopola per Esempio
miscelare l’acqua fino applicativo
a raggiungere il valore con boiler
desiderato.
Abbassare la manopola
per bloccare la regolazione
raggiunta. °C MIX
°C MIX
40
20 60
40
20 0 80 60
0 80
