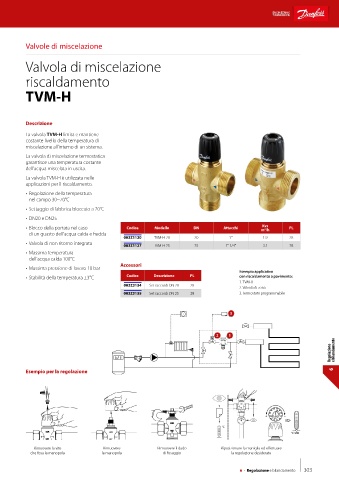

Page 305 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di miscelazione

Valvola di miscelazione

riscaldamento

TVM-H

Descrizione

La valvola TVM-H limita e mantiene
costante livello della temperatura di
miscelazione all’interno di un sistema.
La valvola di miscelazione termostatica
garantisce una temperatura costante
dell’acqua miscelata in uscita.
La valvola TVM-H è utilizzata nelle
applicazioni per il riscaldamento.
• Regolazione della temperatura
nel campo 30~70°C
• Settaggio di fabbrica bloccato a 70°C
• DN20 e DN25
Kvs
• Blocco della portata nel caso Codice Modello DN Attacchi m /h PL
3
di un guasto dell’acqua calda e fredda
003Z1120 TVM-H 20 20 1" 1.9 28
• Valvola di non ritorno integrata 003Z1127 TVM-H 25 25 1" 1/4" 3.1 28
• Massima temperatura
dell’acqua calda 100°C
Accessori
• Massima pressione di lavoro 10 bar
Esempio applicativo
• Stabilità della temperatura ±3°C Codice Descrizione PL con riscaldamento a pavimento:
1. TVM-H
003Z3134 Set raccordi DN 20 28
2. Valvola di zona
003Z3135 Set raccordi DN 25 28 3. Termostato programmabile

3

2 1
Regolazione e bilanciamento

Esempio per la regolazione 6

Rimuovere la vite Rimuovere Rimuovere il dado Riposizionare la maniglia ed effettuare
che fissa la manopola la manopola di fissaggio la regolazione desiderata

6 - Regolazione e bilanciamento 303
