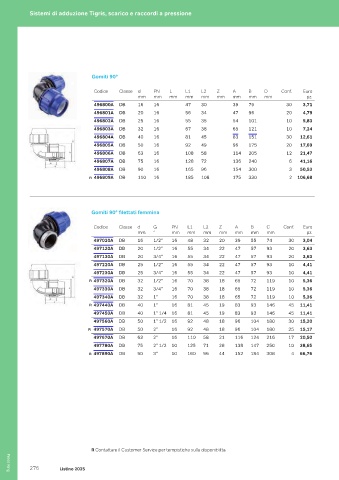

Page 277 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

Gomiti 90°

Codice Classe d PN L L1 L2 Z A B D Conf. Euro
mm mm mm mm mm mm mm mm mm pz.
496800A DB 16 16 47 30 39 79 30 3,71
496801A DB 20 16 56 34 47 96 20 4,79
496802A DB 25 16 55 35 54 101 10 5,83
496803A DB 32 16 67 38 65 121 10 7,24
496804A DB 40 16 81 45 83 151 30 12,61
496805A DB 50 16 92 49 96 175 20 17,69
496806A DB 63 16 108 58 114 205 12 21,47
496807A DB 75 16 128 72 136 240 6 41,16
496808A DB 90 16 165 96 154 300 3 50,53
496809A DB 110 16 185 108 175 330 2 106,68

Gomiti 90° filettati femmina

Codice Classe d G PN L1 L2 Z A B C Conf. Euro
mm “ mm mm mm mm mm mm mm pz.
497020A DB 16 1/2” 16 48 32 20 39 55 74 30 3,04
497120A DB 20 1/2” 16 55 34 22 47 57 93 20 3,63
497130A DB 20 3/4” 16 55 34 22 47 57 93 20 3,63
497220A DB 25 1/2” 16 55 34 22 47 57 93 10 4,41
497230A DB 25 3/4” 16 55 34 22 47 57 93 10 4,41
497320A DB 32 1/2” 16 70 38 18 65 72 119 10 5,36
497330A DB 32 3/4” 16 70 38 18 65 72 119 10 5,36
497340A DB 32 1” 16 70 38 18 65 72 119 10 5,36
497440A DB 40 1” 16 81 45 19 83 93 146 45 11,41
497450A DB 40 1” 1/4 16 81 45 19 83 93 146 45 11,41
497560A DB 50 1” 1/2 16 92 48 18 96 104 180 30 15,20
497570A DB 50 2” 16 92 48 18 96 104 180 25 15,17
497670A DB 63 2” 16 110 58 21 116 124 216 17 20,50
497780A DB 75 2” 1/2 10 125 71 28 138 147 250 10 38,65
497890A DB 90 3” 10 160 96 44 152 184 308 4 66,76

R Contattare il Customer Service per tempistiche sulla disponibilita

276 Listino 2025
Press Ring
