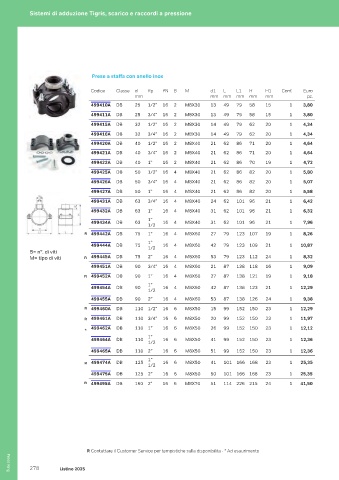

Page 279 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

Prese a staffa con anello inox

Codice Classe d Rp PN B M d1 L L1 H H1 Conf. Euro
mm mm mm mm mm mm pz.
499410A DB 25 1/2” 16 2 M8X30 13 49 79 58 15 1 3,80
499411A DB 25 3/4” 16 2 M8X30 13 49 79 58 15 1 3,80

499415A DB 32 1/2” 16 2 M8X30 14 49 79 62 20 1 4,34
499416A DB 32 3/4” 16 2 M8X30 14 49 79 62 20 1 4,34
499420A DB 40 1/2” 16 2 M8X40 21 62 86 71 20 1 4,64
499421A DB 40 3/4” 16 2 M8X40 21 62 86 71 20 1 4,64
499422A DB 40 1” 16 2 M8X40 21 62 86 70 19 1 4,72
499425A DB 50 1/2” 16 4 M8X40 21 62 86 82 20 1 5,80
499426A DB 50 3/4” 16 4 M8X40 21 62 86 82 20 1 5,07
499427A DB 50 1” 16 4 M8X40 21 62 86 82 20 1 5,58

499431A DB 63 3/4” 16 4 M8X40 24 62 101 96 21 1 6,42
499432A DB 63 1” 16 4 M8X40 31 62 101 96 21 1 6,32
1”
499434A DB 63 16 4 M8X40 31 62 101 96 21 1 7,96
1/2
499442A DB 75 1” 16 4 M8X60 27 79 123 107 19 1 8,26
1”
499444A DB 75 1/2 16 4 M8X60 42 79 123 109 21 1 10,87
B= n°. di viti
M= tipo di viti 499445A DB 75 2” 16 4 M8X60 53 79 123 112 24 1 8,32
499451A DB 90 3/4” 16 4 M8X60 21 87 138 118 16 1 9,09
499452A DB 90 1” 16 4 M8X60 27 87 138 121 19 1 9,18
1”
499454A DB 90 16 4 M8X60 42 87 138 123 21 1 12,29
1/2
499455A DB 90 2” 16 4 M8X60 53 87 138 126 24 1 9,38
499460A DB 110 1/2” 16 6 M8X50 15 99 152 150 23 1 12,29
499461A DB 110 3/4” 16 6 M8X50 20 99 152 150 23 1 11,97
499462A DB 110 1” 16 6 M8X50 26 99 152 150 23 1 12,12
1”
499464A DB 110 16 6 M8X50 41 99 152 150 23 1 12,36
1/2
499465A DB 110 2” 16 6 M8X50 51 99 152 150 23 1 12,36
1”
499474A DB 125 16 6 M8X50 41 101 166 168 23 1 25,35
1/2
499475A DB 125 2” 16 6 M8X50 50 101 166 168 23 1 25,35

499495A DB 160 2” 16 6 M8X70 51 114 226 215 24 1 41,50

R Contattare il Customer Service per tempistiche sulla disponibilita - * Ad esaurimento

278 Listino 2025
Press Ring
