Page 273 - WAVIN - LISTINO GENERALE 2025
P. 273

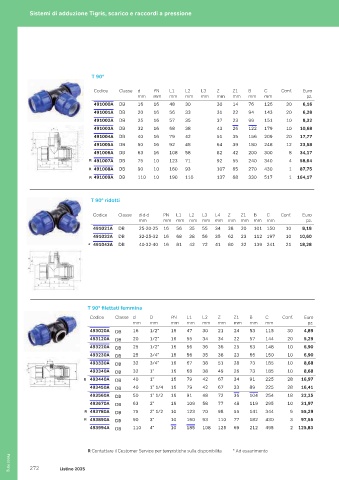

Sistemi di adduzione Tigris, scarico e raccordi a pressione
T 90°
Codice Classe d PN L1 L2 L3 Z Z1 B C Conf. Euro
mm mm mm mm mm mm mm mm mm pz.
491000A DB 16 16 48 30 30 14 76 126 30 6,16
491001A DB 20 16 56 33 31 22 94 143 20 6,28
491002A DB 25 16 57 35 37 23 99 151 10 8,32
491003A DB 32 16 68 38 43 26 122 179 10 10,68
491004A DB 40 16 79 42 51 35 156 209 20 17,77
491005A DB 50 16 92 48 64 39 180 248 12 23,58
491006A DB 63 16 108 58 82 42 200 300 8 34,17
491007A DB 75 10 123 71 92 55 240 340 4 58,64
491008A DB 90 10 160 93 107 65 270 430 1 87,75
491009A DB 110 10 190 110 137 68 330 517 1 164,17
T 90° ridotti
Codice Classe d-d-d PN L1 L2 L3 L4 Z Z1 B C Conf. Euro
mm mm mm mm mm mm mm mm mm mm pz.
491021A DB 25-20-25 16 56 35 55 34 38 20 101 150 10 8,18
491032A DB 32-25-32 16 68 38 56 35 62 23 112 197 10 10,60
491043A DB 40-32-40 16 81 42 72 41 80 32 139 241 21 18,28
T 90° filettati femmina
Codice Classe d D PN L1 L2 Z Z1 B C Conf. Euro
mm mm mm mm mm mm mm mm mm pz.
493020A DB 16 1/2” 16 47 30 21 24 53 115 30 4,89
493120A DB 20 1/2“ 16 55 34 34 22 57 144 20 5,29
493220A DB 25 1/2” 16 56 36 36 25 63 148 10 6,90
493230A DB 25 3/4” 16 56 35 38 23 66 150 10 6,90
493330A DB 32 3/4” 16 67 38 51 28 73 185 10 8,68
493340A DB 32 1” 16 68 38 49 26 73 185 10 8,68
493440A DB 40 1” 16 79 42 67 34 91 225 28 16,97
493450A DB 40 1” 1/4 16 79 42 67 33 89 225 28 16,41
493560A DB 50 1” 1/2 16 91 48 72 36 104 254 18 22,25
493670A DB 63 2” 16 109 58 77 48 119 295 10 31,97
493780A DB 75 2” 1/2 10 123 70 98 55 141 344 6 55,29
493890A DB 90 3” 10 160 93 110 77 182 430 3 97,55
493994A DB 110 4” 10 185 108 125 69 212 495 2 125,83
R Contattare il Customer Service per tempistiche sulla disponibilita * Ad esaurimento
