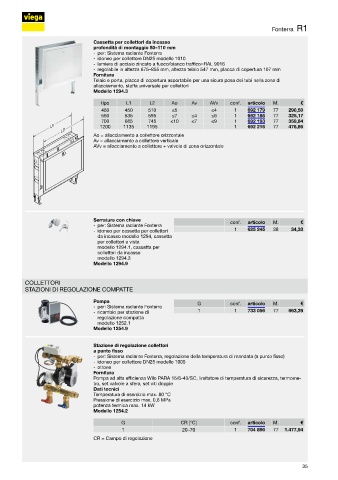

Page 35 - VIEGA - LISTINO FONTERRA 2025

Fonterra R1
R1
Cassetta per collettori da incasso
profondità di montaggio 80–110 mm
- per: Sistema radiante Fonterra

- idoneo per collettore DN25 modello 1010
- lamiera di acciaio zincato a fuoco/bianco traffico=RA L 9016
- regolabile in altezza 675–855 mm, altezza telaio 547 mm, placca di copertura 107 mm
Fornitura
Telaio e porta, placca di copertura asportabile per una sicura posa dei tubi nella zona di
allacciamento, staffa universale per collettori

Modello 1294.3
tipo L1 L2 Ao Av AVv conf. articolo M. €
460 450 510 ≤5 ≤4 1 692 179 77 290,50
560 535 595 ≤7 ≤4 ≤6 1 692 186 77 325,17
700 685 745 ≤10 ≤7 ≤9 1 692 193 77 359,84
1200 1135 1195 1 692 216 77 476,86
Ao = allacciamento a collettore orizzontale
Av = allacciamento a collettore verticale
AVv = allacciamento a collettore + valvola di zona orizzontale

Serratura con chiave conf. articolo M. €
- per: Sistema radiante Fonterra
- idoneo per cassetta per collettori 1 625 245 38 34,33

da incasso modello 1294, cassetta
per collettori a vista
modello 1294.1, cassetta per

collettori da incasso
modello 1294.3

Modello 1294.9

COLLETTORI
STAZIONI DI REGOLAZIONE COMPATTE
Pompa G conf. articolo M. €
- per: Sistema radiante Fonterra
- ricambio per stazione di 1 1 733 056 77 663,39
regolazione compatta
modello 1252.1

Modello 1254.9

Stazione di regolazione collettori
a punto fisso
- per: Sistema radiante Fonterra, regolazione della temperatura di mandata (a punto fisso)

- idoneo per collettore DN25 modello 1005
- ottone
Fornitura
Pompa ad alta efficienza Wilo PARA 15/ 6-43/SC, limitatore di temperatura di sicurezza, termome-
tro, set valvole a sfera, set viti doppie
Dati tecnici
Temperatura di esercizio max. 80 °C
Pressione di esercizio max. 0,6 MPa
potenza termica max. 14 kW

Modello 1254.2
G CR [°C] conf. articolo M. €
1 20–70 1 704 896 77 1.477,94
CR = Campo di regolazione
