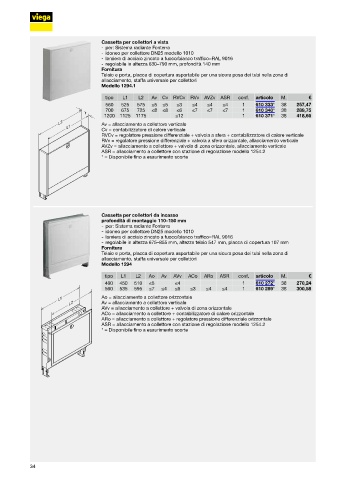

P. 34

Cassetta per collettori a vista
                                - per: Sistema radiante Fonterra
                                - idoneo per collettore  DN25  modello 1010

                                - lamiera di acciaio zincato a fuoco/bianco traffico=RA L 9016
                                - regolabile in altezza 630–790  mm, profondità 140  mm
                              Fornitura
                              Telaio e porta, placca di copertura asportabile per una sicura posa dei tubi nella zona di
                              allacciamento, staffa universale per collettori

                                Modello 1294.1
                               tipo  L1  L2  Av  Cv  RVCv  RVv  AVZv  ASR  conf.  articolo  M.  €
                               560  525  575  ≤5  ≤5  ≤3  ≤4  ≤4  ≤4  1  610 333*    38  257,47
                               700  675  725  ≤8  ≤8  ≤6  ≤7  ≤7  ≤7  1  610 340*    38  289,75
                              1200  1125  1175        ≤12            1   610 371*    38  418,66
                              Av =  allacciamento a collettore verticale
                              Cv =  contabilizzatore di calore verticale
                              RVCv =  regolatore pressione differenziale + valvola a sfera + contabilizzatore di calore verticale
                              RVv =  regolatore pressione differenziale + valvola a sfera orizzontale, allacciamento verticale
                              AVZv =  allacciamento a collettore + valvola di zona orizzontale, allacciamento verticale
                              ASR =  allacciamento a collettore con stazione di regolazione  modello 1254.2

                              * =  Disponibile fino a esaurimento scorte






                              Cassetta per collettori da incasso
                              profondità di montaggio 110–150  mm
                                - per: Sistema radiante Fonterra
                                - idoneo per collettore  DN25  modello 1010

                                - lamiera di acciaio zincato a fuoco/bianco traffico=RA L 9016
                                - regolabile in altezza 675–855  mm, altezza telaio 547  mm, placca di copertura 107  mm
                              Fornitura
                              Telaio e porta, placca di copertura asportabile per una sicura posa dei tubi nella zona di
                              allacciamento, staffa universale per collettori
                                Modello 1294

                               tipo  L1  L2  Ao  Av  AVv  ACo  ARo  ASR  conf.  articolo  M.  €
                               460  450  510  ≤5     ≤4              1   610 272*    38  270,24
                               560  535  595  ≤7  ≤4  ≤6  ≤3  ≤4  ≤4  1  610 289*    38  300,58
                              Ao =  allacciamento a collettore orizzontale
                              Av =  allacciamento a collettore verticale
                              AVv =  allacciamento a collettore + valvola di zona orizzontale
                              ACo =  allacciamento a collettore + contabilizzatore di calore orizzontale
                              ARo =  allacciamento a collettore + regolatore pressione differenziale orizzontale

                              ASR =  allacciamento a collettore con stazione di regolazione  modello 1254.2
                              * =  Disponibile fino a esaurimento scorte
