Fonterra  R1
                                                                                             R1

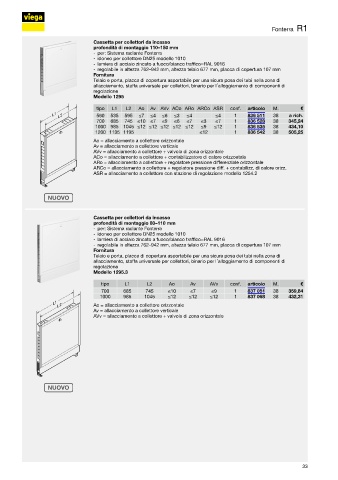

                           Cassetta per collettori da incasso
                           profondità di montaggio 110–150  mm
                              - per: Sistema radiante Fonterra

                              - idoneo per collettore  DN25  modello 1010
                              - lamiera di acciaio zincato a fuoco/bianco traffico=RA L 9016
                              - regolabile in altezza 762–942  mm, altezza telaio 677  mm, placca di copertura 107  mm
                           Fornitura
                           Telaio e porta, placca di copertura asportabile per una sicura posa dei tubi nella zona di
                           allacciamento, staffa universale per collettori, binario per l’alloggiamento di componenti di
                           regolazione

                             Modello 1295
                            tipo  L1  L2  Ao  Av  AVv ACo ARo ARCo ASR  conf.  articolo  M.  €
                            560  535  595  ≤7  ≤4  ≤6  ≤3  ≤4     ≤4  1  836 511     38  a rich.
                            700  685  745 ≤10 ≤7  ≤9  ≤6  ≤7  ≤3  ≤7  1  836 528     38  345,24
                            1000 985 1045 ≤12 ≤12 ≤12 ≤12 ≤12  ≤9  ≤12  1  836 535     38  434,10
                            1200 1135 1195                 ≤12     1   836 542     38  505,25
                           Ao =  allacciamento a collettore orizzontale
                           Av =  allacciamento a collettore verticale
                           AVv =  allacciamento a collettore + valvola di zona orizzontale
                           ACo =  allacciamento a collettore + contabilizzatore di calore orizzontale
                           ARo =  allacciamento a collettore + regolatore pressione differenziale orizzontale
                           ARCo =  allacciamento a collettore + regolatore pressione diff. + contabilizz. di calore orizz.
                           ASR =  allacciamento a collettore con stazione di regolazione  modello 1254.2

               NUOVO


                           Cassetta per collettori da incasso
                           profondità di montaggio 80–110  mm
                              - per: Sistema radiante Fonterra
                              - idoneo per collettore  DN25  modello 1010

                              - lamiera di acciaio zincato a fuoco/bianco traffico=RA L 9016
                              - regolabile in altezza 762–942  mm, altezza telaio 677  mm, placca di copertura 107  mm
                           Fornitura
                           Telaio e porta, placca di copertura asportabile per una sicura posa dei tubi nella zona di
                           allacciamento, staffa universale per collettori, binario per l’alloggiamento di componenti di
                           regolazione

                             Modello 1295.3
                              tipo  L1    L2     Ao    Av   AVv   conf.  articolo  M.  €
                              700   685   745   ≤10    ≤7    ≤9    1   837 051     38  359,84
                             1000   985   1045  ≤12   ≤12   ≤12    1   837 068     38  432,31
                           Ao =  allacciamento a collettore orizzontale
                           Av =  allacciamento a collettore verticale
                           AVv =  allacciamento a collettore + valvola di zona orizzontale









               NUOVO
