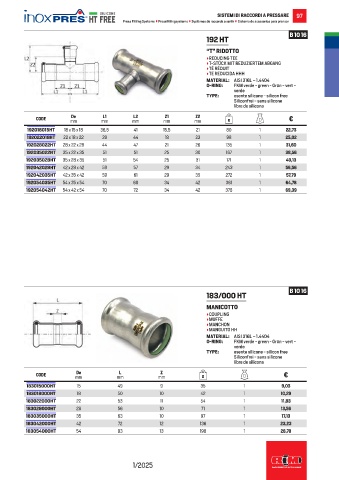

Page 99 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI RACCORDI A PRESSARE 97
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 16
192 HT
“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
libre de silicona
L1
L2
Z2
Z1
De
CODE mm mm mm mm mm g €
192018015HT 18 x 15 x 18 36,5 41 15,5 21 80 1 22,73
192022018HT 22 x 18 x 22 39 44 18 23 98 1 25,02
192028022HT 28 x 22 x 28 44 47 21 26 135 1 31,60
192035022HT 35 x 22 x 35 51 51 25 30 167 1 38,56
192035028HT 35 x 28 x 35 51 54 25 31 171 1 40,13
192042028HT 42 x 28 x 42 59 57 29 34 243 1 56,56
192042035HT 42 x 35 x 42 59 61 29 35 272 1 57,79
192054035HT 54 x 35 x 54 70 68 34 42 361 1 64,78
192054042HT 54 x 42 x 54 70 72 34 42 376 1 69,39

B 10 16
183/000 HT
MANICOTTO
• COUPLING
• MUFFE
• MANCHON
• MANGUITO HH
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
libre de silicona
Z
L
De
CODE mm mm mm g €
183015000HT 15 49 9 35 1 9,03
183018000HT 18 50 10 42 1 10,29
183022000HT 22 53 11 54 1 11,83
183028000HT 28 56 10 71 1 13,56
183035000HT 35 63 10 97 1 17,13
183042000HT 42 72 12 136 1 23,23
183054000HT 54 83 13 198 1 28,78

1/2025
