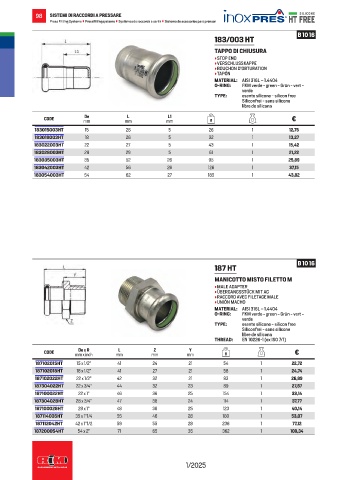

Page 100 - RACCORDERIEMETALLICHE - LISTINO 2025

98 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 16
183/003 HT
TAPPO DI CHIUSURA
• STOP END
• VERSCHLUSSKAPPE
• BOUCHON D’OBTURATION
• TAPÓN
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
libre de silicona
De
L
L1
CODE mm mm mm g €
183015003HT 15 26 5 26 1 12,75
183018003HT 18 26 5 32 1 13,27
183022003HT 22 27 5 43 1 15,42
183028003HT 28 29 5 61 1 21,22
183035003HT 35 52 26 95 1 25,89
183042003HT 42 56 26 126 1 37,15
183054003HT 54 62 27 185 1 43,82

B 10 16
187 HT
MANICOTTO MISTO FILETTO M
• MALE ADAPTER
• ÜBERGANGSSTÜCK MIT AG
• RACCORD AVEC FILETAGE MALE
• UNIÓN MACHO
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
libre de silicona
THREAD: EN 10226-1 (ex ISO 7/1)
De x R
Y
L
Z
CODE mm x inch mm mm mm g €
187102015HT 15 x 1/2” 41 24 21 54 1 22,72
187102018HT 18 x 1/2” 41 27 21 58 1 24,74
187102022HT 22 x 1/2” 42 32 21 83 1 26,89
187304022HT 22 x 3/4” 44 32 23 89 1 27,87
187100022HT 22 x 1” 46 36 25 154 1 33,14
187304028HT 28 x 3/4” 47 38 24 114 1 37,77
187100028HT 28 x 1” 48 38 25 123 1 40,14
187114035HT 35 x 1”1/4 55 46 28 180 1 53,07
187112042HT 42 x 1”1/2 59 55 28 236 1 77,12
187200054HT 54 x 2” 71 65 35 362 1 108,34

1/2025
