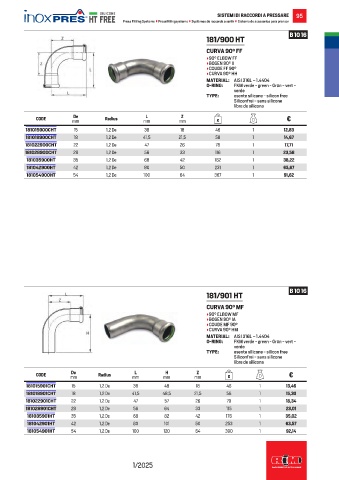

Page 97 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI RACCORDI A PRESSARE 95
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 16
181/900 HT
CURVA 90° FF
• 90° ELBOW FF
• BOGEN 90° II
• COUDE FF 90°
• CURVA 90° HH
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
libre de silicona
De
L
Z
CODE mm Radius mm mm g €
181015900CHT 15 1,2 De 38 18 46 1 12,83
181018900CHT 18 1,2 De 41,5 21,5 58 1 14,67
181022900CHT 22 1,2 De 47 26 78 1 17,71
181028900CHT 28 1,2 De 56 33 116 1 23,58
181035900HT 35 1,2 De 68 42 162 1 38,22
181042900HT 42 1,2 De 80 50 231 1 65,67
181054900HT 54 1,2 De 100 64 367 1 91,62

B 10 16
181/901 HT
CURVA 90° MF
• 90° ELBOW MF
• BOGEN 90° IA
• COUDE MF 90°
• CURVA 90° HM
MATERIAL: AISI 316L – 1.4404
O-RING: FKM verde - green - Grün - vert -
verde
TYPE: esente silicone - silicon free
Siliconfrei - sans silicone
libre de silicona
Z
L
H
De
CODE mm Radius mm mm mm g €
181015901CHT 15 1,2 De 38 48 18 46 1 13,46
181018901CHT 18 1,2 De 41,5 48,5 21,5 56 1 15,30
181022901CHT 22 1,2 De 47 57 26 79 1 18,34
181028901CHT 28 1,2 De 56 64 33 115 1 23,01
181035901HT 35 1,2 De 68 82 42 176 1 35,02
181042901HT 42 1,2 De 80 101 50 253 1 63,57
181054901HT 54 1,2 De 100 120 64 390 1 92,14

1/2025
