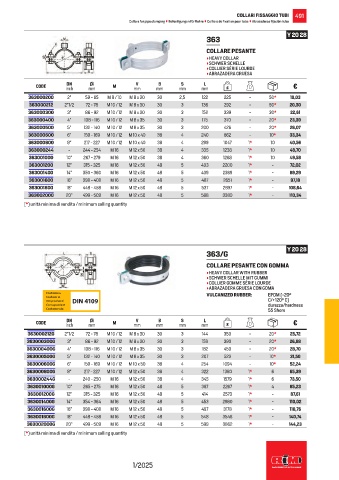

Page 493 - RACCORDERIEMETALLICHE - LISTINO 2025

COLLARI FISSAGGIO TUBI 491
Collars for pipe clamping • Befestigungen für Rohre • Colliers de fixation pour tube • Abrazaderas fijación tubo

Y 20 28
363
COLLARE PESANTE
• HEAVY COLLAR
• SCHWER SCHELLE
• COLLIER SÉRIE LOURDE
• ABRAZADERA GRUESA
V
DN
Øi
L
S
B
CODE inch mm M mm mm mm mm g €
363000200 2” 59 - 65 M 8 / 10 M 8 x 30 30 2,5 122 225 - 50* 19,03
363000212 2”1/2 72 - 78 M 10 / 12 M 8 x 30 30 3 136 292 - 50* 20,30
363000300 3” 86 - 92 M 10 / 12 M 8 x 30 30 3 152 339 - 30* 22,61
363000400 4” 108 - 116 M 10 / 12 M 8 x 35 30 3 175 370 - 20* 23,39
363000500 5” 132 - 140 M 10 / 12 M 8 x 35 30 3 200 426 - 20* 26,07
363000600 6” 159 - 169 M 10 / 12 M 10 x 40 38 4 240 862 - 10* 33,34
363000800 8” 217 - 227 M 10 / 12 M 10 x 40 38 4 299 1047 1* 10 40,56
363000244 - 244 - 254 M 16 M 12 x 50 38 4 335 1238 1* 10 48,70
363001000 10” 267 - 279 M 16 M 12 x 50 38 4 360 1268 1* 10 49,58
363001200 12” 315 - 325 M 16 M 12 x 50 48 5 403 2200 1* - 72,02
363001400 14” 350 - 360 M 16 M 12 x 50 48 5 439 2369 1* - 89,29
363001600 16” 398 - 408 M 16 M 12 x 50 48 5 487 2651 1* - 97,18
363001800 18” 448 - 458 M 16 M 12 x 50 48 5 537 2897 1* - 108,64
363002000 20” 499 - 509 M 16 M 12 x 50 48 5 588 3380 1* - 110,34
(*) unità minima di vendita / minimum selling quantity

Y 20 28
363/G
COLLARE PESANTE CON GOMMA
• HEAVY COLLAR WITH RUBBER
• SCHWER SCHELLE MIT GUMMI
• COLLIER GOMME SÉRIE LOURDE
• ABRAZADERA GRUESA CON GOMA
Conforme a VULCANIZED RUBBER: EPDM (-20°
Conform to
Entsprechend DIN 4109 C/+120° C)
Correspondant durezza/hardness
Conforme a la 55 Shore
S
Øi
L
DN
V
B
CODE inch mm M mm mm mm mm g €
363000212G 2”1/2 72 - 78 M 10 / 12 M 8 x 30 30 3 144 350 - 20* 25,72
363000300G 3” 86 - 92 M 10 / 12 M 8 x 30 30 3 159 390 - 20* 26,88
363000400G 4” 108 - 116 M 10 / 12 M 8 x 35 30 3 182 450 - 20* 28,70
363000500G 5” 132 - 140 M 10 / 12 M 8 x 35 30 3 207 523 - 10* 31,50
363000600G 6” 159 - 169 M 10 / 12 M 10 x 50 38 4 254 1094 - 10* 52,24
363000800G 8” 217 - 227 M 10 / 12 M 12 x 50 38 4 322 1380 1* 6 65,39
363000244G - 240 - 250 M 16 M 12 x 50 38 4 345 1579 1* 6 73,50
363001000G 10” 265 - 275 M 16 M 12 x 50 48 5 367 2267 1* 4 85,23
363001200G 12” 315 - 325 M 16 M 12 x 50 48 5 414 2573 1* - 87,61
363001400G 14” 354 - 364 M 16 M 12 x 50 48 5 453 2980 1* - 110,02
363001600G 16” 398 - 408 M 16 M 12 x 50 48 5 497 3178 1* - 118,76
363001800G 18” 448 - 458 M 16 M 12 x 50 48 5 548 3546 1* - 140,74
363002000G 20” 499 - 509 M 16 M 12 x 50 48 5 599 3862 1* - 144,23
(*) unità minima di vendita / minimum selling quantity

1/2025
