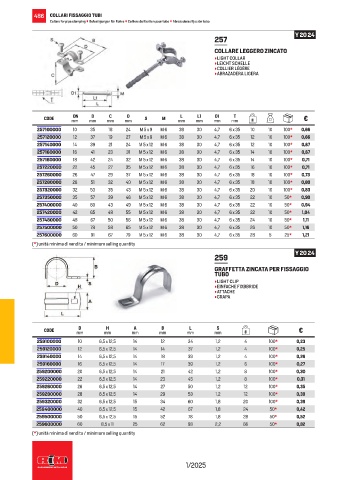

Page 488 - RACCORDERIEMETALLICHE - LISTINO 2025

486 COLLARI FISSAGGIO TUBI
Collars for pipe clamping • Befestigungen für Rohre • Colliers de fixation pour tube • Abrazaderas fijación tubo

Y 20 24
257
COLLARE LEGGERO ZINCATO
• LIGHT COLLAR
• LEICHT SCHELLE
• COLLIER LÉGÈRE
• ABRAZADERA LIGERA

C
B
D
L1
D1
T
L
CODE DN mm mm mm S M mm mm mm mm g €
mm
257100000 10 35 18 24 M 5 x 9 M 6 38 30 4,7 6 x 35 10 10 100* 0,66
257120000 12 37 19 27 M 5 x 9 M 6 38 30 4,7 6 x 35 12 10 100* 0,66
257140000 14 39 21 24 M 5 x 12 M 6 38 30 4,7 6 x 35 12 10 100* 0,67
257160000 16 41 23 31 M 5 x 12 M 6 38 30 4,7 6 x 35 14 10 100* 0,67
257180000 18 42 24 32 M 5 x 12 M 6 38 30 4,7 6 x 35 14 10 100* 0,71
257220000 22 45 27 35 M 5 x 12 M 6 38 30 4,7 6 x 35 16 10 100* 0,71
257260000 26 47 29 37 M 5 x 12 M 6 38 30 4,7 6 x 35 18 10 100* 0,73
257280000 28 51 32 40 M 5 x 12 M 6 38 30 4,7 6 x 35 18 10 100* 0,80
257320000 32 53 35 43 M 5 x 12 M 6 38 30 4,7 6 x 35 20 10 100* 0,83
257350000 35 57 39 46 M 5 x 12 M 6 38 30 4,7 6 x 35 22 10 50* 0,90
257400000 40 60 43 49 M 5 x 12 M 6 38 30 4,7 6 x 35 22 10 50* 0,94
257420000 42 65 48 55 M 5 x 12 M 6 38 30 4,7 6 x 35 22 10 50* 1,04
257480000 48 67 50 56 M 5 x 12 M 6 38 30 4,7 6 x 35 24 10 50* 1,11
257500000 50 78 58 65 M 5 x 12 M 6 38 30 4,7 6 x 35 26 10 50* 1,16
257600000 60 91 67 79 M 5 x 12 M 6 38 30 4,7 6 x 35 28 5 25* 1,21
(*) unità minima di vendita / minimum selling quantity
Y 20 24
259
GRAFFETTA ZINCATA PER FISSAGGIO
TUBO
• LIGHT CLIP
• EINFACHE FIXBBRIDE
• ATTACHE
• GRAPA

S
L
H
D
B
A
CODE mm mm mm mm mm mm g €
259100000 10 6,5 x 12,5 14 12 34 1,2 4 100* 0,23
259120000 12 6,5 x 12,5 14 14 37 1,2 4 100* 0,25
259140000 14 6,5 x 12,5 14 18 39 1,2 4 100* 0,26
259160000 16 6,5 x 12,5 14 17 39 1,2 6 100* 0,27
259200000 20 6,5 x 12,5 14 21 42 1,2 8 100* 0,30
259220000 22 6,5 x 12,5 14 23 45 1,2 8 100* 0,31
259260000 26 6,5 x 12,5 14 27 50 1,2 12 100* 0,35
259280000 28 6,5 x 12,5 14 29 53 1,2 12 100* 0,39
259320000 32 6,5 x 12,5 15 34 60 1,8 20 100* 0,39
259400000 40 6,5 x 12,5 15 42 67 1,8 24 50* 0,42
259500000 50 6,5 x 12,5 15 52 78 1,8 28 50* 0,52
259600000 60 8,5 x 11 25 62 98 2,2 66 50* 0,82
(*) unità minima di vendita / minimum selling quantity

1/2025
