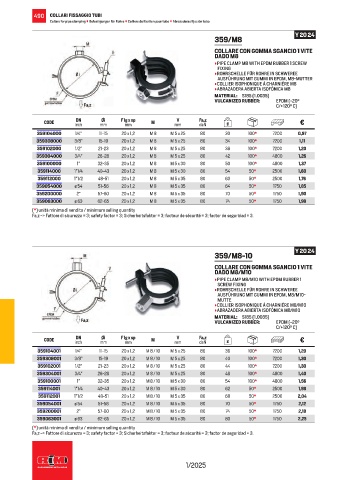

Page 492 - RACCORDERIEMETALLICHE - LISTINO 2025

490 COLLARI FISSAGGIO TUBI
Collars for pipe clamping • Befestigungen für Rohre • Colliers de fixation pour tube • Abrazaderas fijación tubo

Y 20 24
359/M8
COLLARE CON GOMMA SGANCIO 1 VITE
DADO M8
• PIPE CLAMP M8 WITH EPDM RUBBER 1 SCREW
FIXING
• ROHRSCHELLE FÜR ROHRE IN SCHWEREE
AUSFÜHRUNG MIT GUMMI IN EPDM, M8-MUTTER
• COLLIER ISOPHONIQUE Á CHARNIÉRE M8
• ABRAZADERA ABIERTA ISOFÓNICA M8
MATERIAL: S185 (1.0035)
VULCANIZED RUBBER: EPDM (-20°
C/+120° C)

Øi
DN
V
CODE inch mm F lg x sp M mm Fa,z g €
daN
mm
359104000 1/4” 11-15 20 x 1,2 M 8 M 5 x 25 80 30 100* 7200 0,97
359308000 3/8” 15-19 20 x 1,2 M 8 M 5 x 25 80 34 100* 7200 1,11
359102000 1/2” 21-23 20 x 1,2 M 8 M 5 x 25 80 38 100* 7200 1,20
359304000 3/4” 26-28 20 x 1,2 M 8 M 5 x 25 80 42 100* 4800 1,26
359100000 1” 32-35 20 x 1,2 M 8 M 5 x 30 80 50 100* 4800 1,37
359114000 1”1/4 40-43 20 x 1,2 M 8 M 5 x 30 80 54 50* 2500 1,60
359112000 1”1/2 48-51 20 x 1,2 M 8 M 5 x 35 80 63 50* 2500 1,76
359054000 ø 54 51-56 20 x 1,2 M 8 M 5 x 35 80 64 50* 1750 1,85
359200000 2” 57-60 20 x 1,2 M 8 M 5 x 35 80 70 50* 1750 1,90
359063000 ø 63 62-65 20 x 1,2 M 8 M 5 x 35 80 74 50* 1750 1,98
(*) unità minima di vendita / minimum selling quantity
Fa,z -> Fattore di sicurezza = 3; safety factor = 3; Sicherheitsfaktor = 3; facteur de sécurité = 3; factor de seguridad = 3.

Y 20 24
359/M8-10

COLLARE CON GOMMA SGANCIO 1 VITE
DADO M8/M10
• PIPE CLAMP M8/M10 WITH EPDM RUBBER 1
SCREW FIXING
• ROHRSCHELLE FÜR ROHRE IN SCHWEREE
AUSFÜHRUNG MIT GUMMI IN EPDM, M8/M10-
MUTTE
• COLLIER ISOPHONIQUE Á CHARNIÉRE M8/M10
• ABRAZADERA ABIERTA ISOFÓNICA M8/M10
MATERIAL: S185 (1.0035)
VULCANIZED RUBBER: EPDM (-20°
C/+120° C)
V
Øi
DN
CODE inch mm F lg x sp M mm Fa,z g €
mm
daN
359104001 1/4” 11-15 20 x 1,2 M 8 / 10 M 5 x 25 80 36 100* 7200 1,20
359308001 3/8” 15-19 20 x 1,2 M 8 / 10 M 5 x 25 80 40 100* 7200 1,30
359102001 1/2” 21-23 20 x 1,2 M 8 / 10 M 5 x 25 80 44 100* 7200 1,30
359304001 3/4” 26-28 20 x 1,2 M 8 / 10 M 5 x 25 80 48 100* 4800 1,40
359100001 1” 32-35 20 x 1,2 M 8 / 10 M 5 x 30 80 54 100* 4800 1,56
359114001 1”1/4 40-43 20 x 1,2 M 8 / 10 M 5 x 30 80 62 50* 2500 1,98
359112001 1”1/2 48-51 20 x 1,2 M 8 / 10 M 5 x 35 80 68 50* 2500 2,04
359054001 ø 54 51-56 20 x 1,2 M 8 / 10 M 5 x 35 80 70 50* 1750 2,12
359200001 2” 57-60 20 x 1,2 M 8 / 10 M 5 x 35 80 74 50* 1750 2,18
359063001 ø 63 62-65 20 x 1,2 M 8 / 10 M 5 x 35 80 80 50* 1750 2,25
(*) unità minima di vendita / minimum selling quantity
Fa,z -> Fattore di sicurezza = 3; safety factor = 3; Sicherheitsfaktor = 3; facteur de sécurité = 3; factor de seguridad = 3.

1/2025
