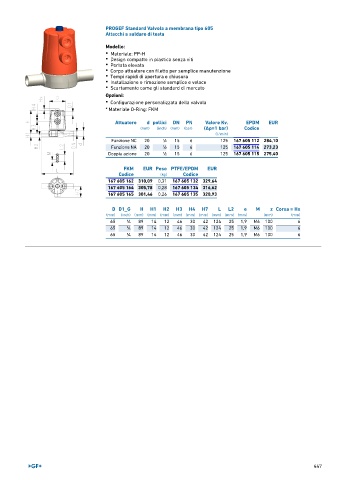

Page 447 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana tipo 605
Attacchi a saldare di testa

Modello:
• Materiale: PP-H
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d pollici DN PN Valore Kv. EPDM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 1 ∕2 15 6 125 167 605 112 284,10
Funzione NA 20 1 ∕2 15 6 125 167 605 114 273,23
Doppia azione 20 1 ∕2 15 6 125 167 605 115 275,40

FKM EUR Peso PTFE/EPDM EUR
Codice (kg) Codice
167 605 162 310,09 0,31 167 605 132 329,64
167 605 164 305,78 0,28 167 605 134 316,62
167 605 165 301,46 0,26 167 605 135 320,93

D D1_G H H1 H2 H3 H4 H7 L L2 e M z Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 89 14 12 46 30 42 124 25 1,9 M6 100 6
65 1 ∕4 89 14 12 46 30 42 124 25 1,9 M6 100 6
65 1 ∕4 89 14 12 46 30 42 124 25 1,9 M6 100 6

447
