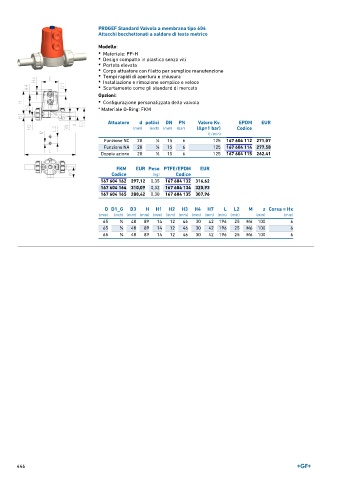

Page 446 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a membrana tipo 604
Attacchi bocchettonati a saldare di testa metrico

Modello:
• Materiale: PP-H
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d pollici DN PN Valore Kv. EPDM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 1 ∕2 15 6 125 167 604 112 271,07
Funzione NA 20 1 ∕2 15 6 125 167 604 114 277,58
Doppia azione 20 1 ∕2 15 6 125 167 604 115 262,41

FKM EUR Peso PTFE/EPDM EUR
Codice (kg) Codice
167 604 162 297,12 0,35 167 604 132 316,62
167 604 164 310,09 0,32 167 604 134 320,93
167 604 165 288,42 0,30 167 604 135 307,96

D D1_G D3 H H1 H2 H3 H4 H7 L L2 M z Corsa = Hx
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 48 89 14 12 46 30 42 196 25 M6 100 6
65 1 ∕4 48 89 14 12 46 30 42 196 25 M6 100 6
65 1 ∕4 48 89 14 12 46 30 42 196 25 M6 100 6

446
