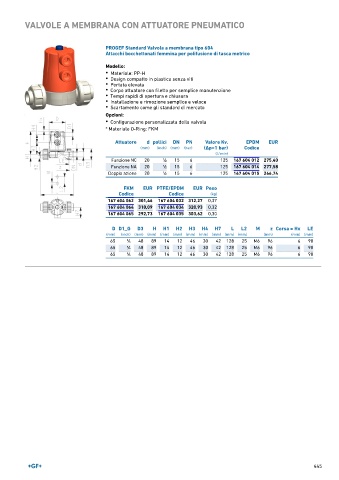

Page 445 - GEORGFISCHER - LISTINO 897

VALVOLE A MEMBRANA CON ATTUATORE PNEUMATICO

PROGEF Standard Valvola a membrana tipo 604
Attacchi bocchettonati femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Design compatto in plastica senza viti
• Portata elevata
• Corpo attuatore con filetto per semplice manutenzione
• Tempi rapidi di apertura e chiusura
• Installazione e rimozione semplice e veloce
• Scartamento come gli standard di mercato

Opzioni:
• Configurazione personalizzata della valvola

* Materiale O-Ring: FKM

Attuatore d pollici DN PN Valore Kv. EPDM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
Funzione NC 20 1 ∕2 15 6 125 167 604 012 275,40
Funzione NA 20 1 ∕2 15 6 125 167 604 014 277,58
Doppia azione 20 1 ∕2 15 6 125 167 604 015 266,74

FKM EUR PTFE/EPDM EUR Peso
Codice Codice (kg)
167 604 062 301,46 167 604 032 312,27 0,37
167 604 064 310,09 167 604 034 320,93 0,32
167 604 065 292,73 167 604 035 303,62 0,30

D D1_G D3 H H1 H2 H3 H4 H7 L L2 M z Corsa = Hx LE
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 1 ∕4 48 89 14 12 46 30 42 128 25 M6 96 6 90
65 1 ∕4 48 89 14 12 46 30 42 128 25 M6 96 6 90
65 1 ∕4 48 89 14 12 46 30 42 128 25 M6 96 6 90
