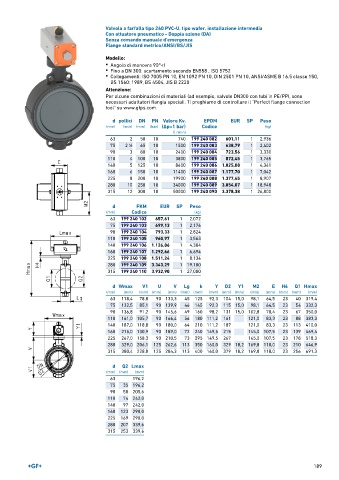

Page 189 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 240 PVC-U, tipo wafer, installazione intermedia
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Angolo di manovra 90°<)
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 082 601,11 1 2,936
75 2 ∕2 65 10 1500 199 240 083 638,79 1 2,402
1
90 3 80 10 2400 199 240 084 723,56 1 3,330
110 4 100 10 3800 199 240 085 872,45 1 3,765
140 5 125 10 8600 199 240 086 1.025,08 1 4,341
160 6 150 10 11400 199 240 087 1.177,70 1 7,042
225 8 200 10 19900 199 240 088 1.377,45 1 8,907
280 10 250 10 34000 199 240 089 3.054,07 1 18,948
315 12 300 10 50000 199 240 090 3.378,38 1 26,800

d FKM EUR SP Peso
(mm) Codice (kg)
63 199 240 102 657,61 1 2,072
75 199 240 103 699,13 1 2,176
90 199 240 104 793,33 1 2,824
110 199 240 105 960,97 1 3,563
140 199 240 106 1.126,86 1 4,384
160 199 240 107 1.292,66 1 6,694
225 199 240 108 1.511,24 1 8,134
280 199 240 109 3.343,29 1 19,100
315 199 240 110 3.932,90 1 27,000

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1 Hmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 92,3 104 15,0 98,1 64,5 23 40 319,4
75 132,5 85,1 90 139,9 46 145 92,3 115 15,0 98,1 64,5 23 54 332,3
90 136,8 91,2 90 145,6 49 160 98,2 131 15,0 102,8 70,4 23 67 350,0
110 161,0 105,7 90 166,4 56 180 111,2 161 121,0 83,3 23 88 383,3
140 187,0 118,8 90 180,0 64 210 111,2 187 121,0 83,3 23 113 410,0
160 215,0 130,9 90 189,0 72 240 149,5 215 145,0 107,5 23 139 469,4
225 267,0 158,3 90 210,5 73 295 149,5 267 145,0 107,5 23 178 518,3
280 329,0 206,1 125 262,6 113 350 160,0 329 18,2 169,8 118,0 23 210 646,9
315 380,4 228,8 125 284,3 113 400 160,0 379 18,2 169,8 118,0 23 256 691,3

d Q2 Lmax
(mm) (mm) (mm)
63 196,2
75 35 196,2
90 50 205,6
110 74 242,0
140 97 242,0
160 123 290,0
225 169 290,0
280 207 339,6
315 253 339,6
