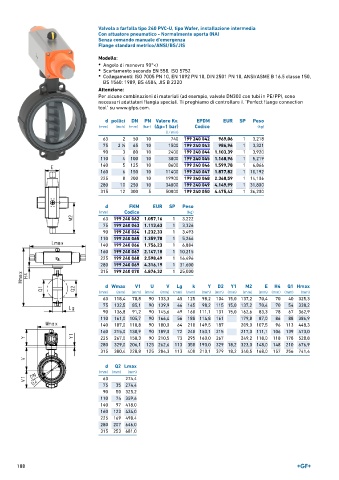

Page 188 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 240 PVC-U, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 042 969,06 1 3,218
75 2 ∕2 65 10 1500 199 240 043 986,96 1 3,321
1
90 3 80 10 2400 199 240 044 1.103,39 1 3,920
110 4 100 10 3800 199 240 045 1.168,96 1 5,219
140 5 125 10 8600 199 240 046 1.599,78 1 6,866
160 6 150 10 11400 199 240 047 1.877,82 1 10,192
225 8 200 10 19900 199 240 048 2.368,59 1 14,106
280 10 250 10 34000 199 240 049 4.149,99 1 31,800
315 12 300 5 50000 199 240 050 4.475,42 1 36,200

d FKM EUR SP Peso
(mm) Codice (kg)
63 199 240 062 1.057,16 1 3,222
75 199 240 063 1.113,63 1 3,326
90 199 240 064 1.232,33 1 3,493
110 199 240 065 1.359,70 1 5,266
140 199 240 066 1.756,23 1 6,884
160 199 240 067 2.147,18 1 10,215
225 199 240 068 2.598,49 1 16,496
280 199 240 069 4.316,19 1 31,600
315 199 240 070 4.876,32 1 25,000

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1 Hmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 98,2 104 15,0 137,2 70,4 70 40 325,3
75 132,5 85,1 90 139,9 46 145 98,2 115 15,0 137,2 70,4 70 54 338,2
90 136,8 91,2 90 145,6 49 160 111,1 131 15,0 162,6 83,3 78 67 362,9
110 161,0 105,7 90 166,4 56 180 114,8 161 179,8 87,0 86 88 386,9
140 187,0 118,8 90 180,0 64 210 149,5 187 209,0 107,5 96 113 448,3
160 215,0 130,9 90 189,0 72 240 153,1 215 217,0 111,1 106 139 473,0
225 267,0 158,3 90 210,5 73 295 160,0 267 249,2 118,0 118 178 528,8
280 329,0 206,1 125 262,6 113 350 190,0 329 18,2 323,0 148,0 148 210 676,9
315 380,4 228,8 125 284,3 113 400 210,1 379 18,2 340,5 168,0 157 256 741,4

d Q2 Lmax
(mm) (mm) (mm)
63 274,4
75 35 274,4
90 50 325,2
110 74 359,6
140 97 418,0
160 123 434,0
225 169 498,4
280 207 646,0
315 253 681,0

188
