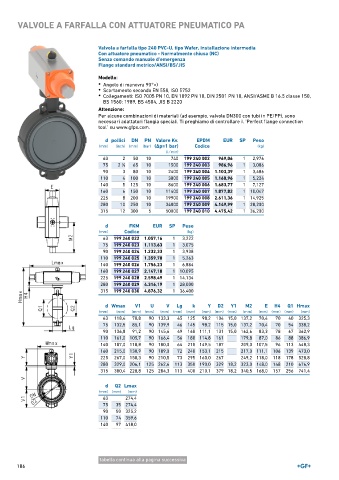

Page 186 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA CON ATTUATORE PNEUMATICO PA

Valvola a farfalla tipo 240 PVC-U, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente chiusa (NC)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 002 969,06 1 2,976
75 2 ∕2 65 10 1500 199 240 003 986,96 1 3,086
1
90 3 80 10 2400 199 240 004 1.103,39 1 3,486
110 4 100 10 3800 199 240 005 1.168,96 1 5,224
140 5 125 10 8600 199 240 006 1.683,77 1 7,127
160 6 150 10 11400 199 240 007 1.877,82 1 10,047
225 8 200 10 19900 199 240 008 2.611,36 1 14,925
280 10 250 10 34000 199 240 009 4.149,99 1 28,200
315 12 300 5 50000 199 240 010 4.475,42 1 36,200

d FKM EUR SP Peso
(mm) Codice (kg)
63 199 240 022 1.057,16 1 3,222
75 199 240 023 1.113,63 1 3,075
90 199 240 024 1.232,33 1 3,938
110 199 240 025 1.359,70 1 5,263
140 199 240 026 1.756,23 1 6,884
160 199 240 027 2.147,18 1 10,095
225 199 240 028 2.598,49 1 14,134
280 199 240 029 4.316,19 1 28,000
315 199 240 030 4.876,32 1 36,400

d Wmax V1 U V Lg k Y D2 Y1 M2 E H4 Q1 Hmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 125 98,2 104 15,0 137,2 70,4 70 40 325,3
75 132,5 85,1 90 139,9 46 145 98,2 115 15,0 137,2 70,4 70 54 338,2
90 136,8 91,2 90 145,6 49 160 111,1 131 15,0 162,6 83,3 78 67 362,9
110 161,0 105,7 90 166,4 56 180 114,8 161 179,8 87,0 86 88 386,9
140 187,0 118,8 90 180,0 64 210 149,5 187 209,0 107,5 96 113 448,3
160 215,0 130,9 90 189,0 72 240 153,1 215 217,0 111,1 106 139 473,0
225 267,0 158,3 90 210,5 73 295 160,0 267 249,2 118,0 118 178 528,8
280 329,0 206,1 125 262,6 113 350 190,0 329 18,2 323,0 148,0 148 210 676,9
315 380,4 228,8 125 284,3 113 400 210,1 379 18,2 340,5 168,0 157 256 741,4

d Q2 Lmax
(mm) (mm) (mm)
63 274,4
75 35 274,4
90 50 325,2
110 74 359,6
140 97 418,0

tabella continua alla pagina successiva
