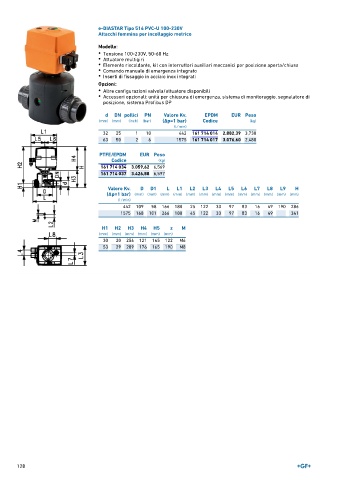

Page 128 - GEORGFISCHER - LISTINO 897

e-DIASTAR Tipo 514 PVC-U 100-230V
Attacchi femmina per incollaggio metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Attuatore multigiri
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Comando manuale di emergenza integrato
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
32 25 1 10 442 161 714 014 2.882,39 3,730
63 50 2 6 1575 161 714 017 3.076,60 2,488

PTFE/EPDM EUR Peso
Codice (kg)
161 714 034 3.059,62 6,569
161 714 037 3.426,88 6,597

Valore Kv. D D1 L L1 L2 L3 L4 L5 L6 L7 L8 L9 H
(Δp=1 bar) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(l ⁄ min)
442 109 58 166 180 25 122 33 97 83 16 49 190 286
1575 168 101 266 180 45 122 33 97 83 16 49 341

H1 H2 H3 H4 H5 z M
(mm) (mm) (mm) (mm) (mm) (mm)
30 20 256 121 165 122 M6
53 29 289 176 165 190 M8
