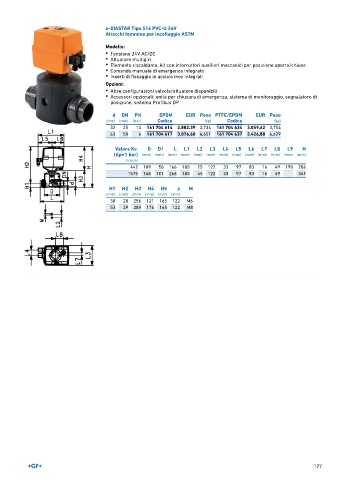

P. 127
e-DIASTAR Tipo 514 PVC-U 24V
Attacchi femmina per incollaggio ASTM
Modello:
• Tensione 24V AC/DC
• Attuatore multigiri
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Comando manuale di emergenza integrato
• Inserti di fissaggio in acciaio inox integrati
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
d DN PN EPDM EUR Peso PTFE/EPDM EUR Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
32 25 10 161 704 614 2.882,39 3,734 161 704 634 3.059,62 3,754
63 50 6 161 704 617 3.076,60 6,601 161 704 637 3.426,88 6,629
Valore Kv. D D1 L L1 L2 L3 L4 L5 L6 L7 L8 L9 H
(Δp=1 bar) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(l ⁄ min)
442 109 58 166 180 25 122 33 97 83 16 49 190 286
1575 168 101 266 180 45 122 33 97 83 16 49 341
H1 H2 H3 H4 H5 z M
(mm) (mm) (mm) (mm) (mm) (mm)
30 20 256 121 165 122 M6
53 29 289 176 165 122 M8
127
