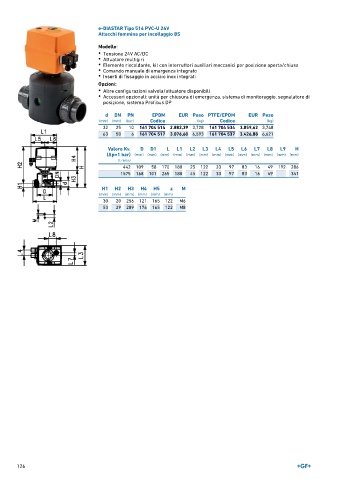

e-DIASTAR Tipo 514 PVC-U 24V
Attacchi femmina per incollaggio BS

Modello:
• Tensione 24V AC/DC
• Attuatore multigiri
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Comando manuale di emergenza integrato
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
d DN PN EPDM EUR Peso PTFE/EPDM EUR Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
32 25 10 161 704 514 2.882,39 3,728 161 704 534 3.059,62 3,748
63 50 6 161 704 517 3.076,60 6,593 161 704 537 3.426,88 6,621

Valore Kv. D D1 L L1 L2 L3 L4 L5 L6 L7 L8 L9 H
(Δp=1 bar) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(l ⁄ min)
442 109 58 170 180 25 122 33 97 83 16 49 192 286
1575 168 101 265 180 45 122 33 97 83 16 49 341

H1 H2 H3 H4 H5 z M
(mm) (mm) (mm) (mm) (mm) (mm)
30 20 256 121 165 122 M6
53 29 289 176 165 122 M8
