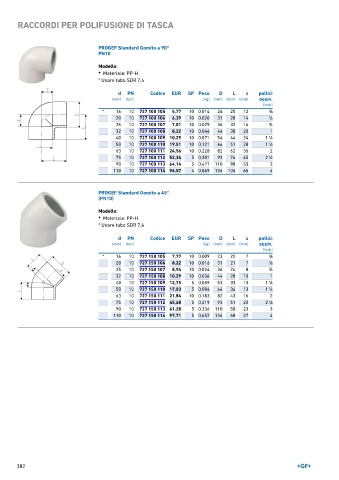

Page 382 - GEORGFISCHER - LISTINO 896

RACCORDI PER POLIFUSIONE DI TASCA

PROGEF Standard Gomito a 90°
PN10

Modello:
• Materiale: PP-H

* Usare tubo SDR 7,4

d PN Codice EUR SP Peso D L z pollici
(mm) (bar) (kg) (mm) (mm) (mm) equiv.
(inch)
* 16 10 727 100 105 5,77 10 0,014 26 25 12 3 ∕8
20 10 727 100 106 6,39 10 0,020 31 28 14 1 ∕2
25 10 727 100 107 7,01 10 0,029 36 32 16 3 ∕4
32 10 727 100 108 8,22 10 0,044 44 38 20 1
40 10 727 100 109 10,29 10 0,071 54 44 24 1 ∕4
1
50 10 727 100 110 19,51 10 0,121 66 51 28 1 ∕2
1
63 10 727 100 111 24,56 10 0,228 82 62 35 2
75 10 727 100 112 52,34 5 0,301 93 76 45 2 ∕2
1
90 10 727 100 113 64,14 5 0,477 110 88 53 3
110 10 727 100 114 96,57 4 0,869 134 106 65 4

PROGEF Standard Gomito a 45°
(PN10)

Modello:
• Materiale: PP-H

* Usare tubo SDR 7,4

d PN Codice EUR SP Peso D L z pollici
(mm) (bar) (kg) (mm) (mm) (mm) equiv.
(inch)
* 16 10 727 150 105 7,77 10 0,009 23 20 7 3 ∕8
20 10 727 150 106 8,22 10 0,016 31 21 7 1 ∕2
25 10 727 150 107 8,94 10 0,024 36 24 8 3 ∕4
32 10 727 150 108 10,29 10 0,036 44 28 10 1
40 10 727 150 109 12,75 5 0,059 53 33 13 1 ∕4
1
50 10 727 150 110 17,03 5 0,084 64 36 13 1 ∕2
1
63 10 727 150 111 21,84 10 0,183 82 43 16 2
75 10 727 150 112 45,68 5 0,219 93 51 20 2 ∕2
1
90 10 727 150 113 61,28 5 0,336 110 58 23 3
110 10 727 150 114 97,71 5 0,657 134 68 27 4

382
