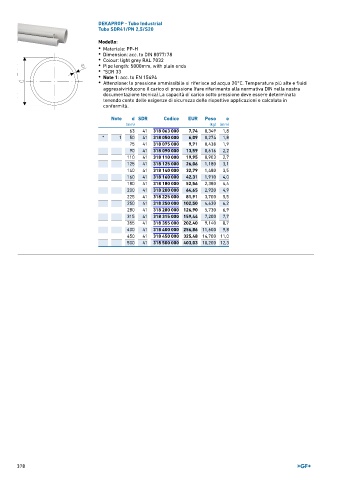

Page 378 - GEORGFISCHER - LISTINO 896

DEKAPROP - Tubo Industrial
Tubo SDR41/PN 2,5/S20
Modello:
• Materiale: PP-H
• Dimension: acc. to DIN 8077/78
• Colour: light grey RAL 7032
• Pipe length: 5000mm, with plain ends
• *SDR 33
• Note 1: acc. to EN 15494
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
Note d SDR Codice EUR Peso e
(mm) (kg) (mm)
63 41 318 063 000 7,74 0,349 1,8
* 1 50 41 318 050 000 6,09 0,274 1,8
75 41 318 075 000 9,71 0,438 1,9
90 41 318 090 000 13,59 0,616 2,2
110 41 318 110 000 19,95 0,903 2,7
125 41 318 125 000 26,06 1,180 3,1
140 41 318 140 000 32,79 1,480 3,5
160 41 318 160 000 42,31 1,910 4,0
180 41 318 180 000 52,56 2,380 4,4
200 41 318 200 000 64,65 2,920 4,9
225 41 318 225 000 81,91 3,700 5,5
250 41 318 250 000 102,50 4,630 6,2
280 41 318 280 000 126,90 5,730 6,9
315 41 318 315 000 159,44 7,200 7,7
355 41 318 355 000 202,40 9,140 8,7
400 41 318 400 000 256,86 11,600 9,8
450 41 318 450 000 325,48 14,700 11,0
500 41 318 500 000 403,03 18,200 12,3
