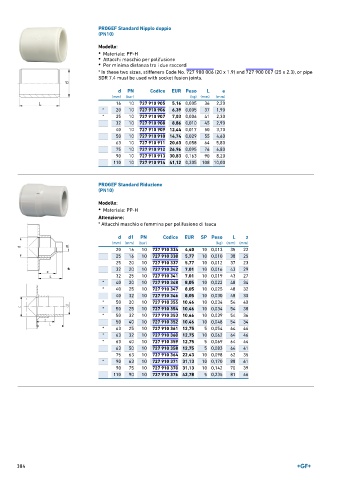

Page 384 - GEORGFISCHER - LISTINO 896

PROGEF Standard Nipplo doppio
(PN10)

Modello:
• Materiale: PP-H
• Attacchi maschio per polifusione
• Per minima distanza tra i due raccordi

* In these two sizes, stiffeners Code No. 727 900 006 (20 x 1.9) and 727 900 007 (25 x 2.3), or pipe
SDR 7.4 must be used with socket fusion joints.

d PN Codice EUR Peso L e
(mm) (bar) (kg) (mm) (mm)
16 10 727 910 905 5,16 0,005 36 2,20
* 20 10 727 910 906 6,39 0,005 37 1,90
* 25 10 727 910 907 7,03 0,006 41 2,30
32 10 727 910 908 8,86 0,010 45 2,90
40 10 727 910 909 12,44 0,017 50 3,70
50 10 727 910 910 14,74 0,029 55 4,60
63 10 727 910 911 20,63 0,058 64 5,80
75 10 727 910 912 26,96 0,095 76 6,80
90 10 727 910 913 30,83 0,163 90 8,20
110 10 727 910 914 41,12 0,305 108 10,00

PROGEF Standard Riduzione
(PN10)

Modello:
• Materiale: PP-H

Attenzione:
* Attacchi maschio e femmina per polifusione di tasca

d d1 PN Codice EUR SP Peso L z
(mm) (mm) (bar) (kg) (mm) (mm)
20 16 10 727 910 334 4,40 10 0,013 35 22
25 16 10 727 910 338 5,77 10 0,010 38 25
25 20 10 727 910 337 5,77 10 0,012 37 23
32 20 10 727 910 342 7,01 10 0,016 43 29
32 25 10 727 910 341 7,01 10 0,019 43 27
* 40 20 10 727 910 348 8,05 10 0,022 48 34
* 40 25 10 727 910 347 8,05 10 0,025 48 32
40 32 10 727 910 346 8,05 10 0,030 48 30
* 50 20 10 727 910 355 10,46 10 0,034 54 40
* 50 25 10 727 910 354 10,46 10 0,034 54 38
* 50 32 10 727 910 353 10,46 10 0,039 54 36
50 40 10 727 910 352 10,46 10 0,048 54 34
* 63 25 10 727 910 361 12,75 5 0,054 64 46
* 63 32 10 727 910 360 12,75 10 0,062 64 46
* 63 40 10 727 910 359 12,75 5 0,069 64 44
63 50 10 727 910 358 12,75 5 0,083 64 41
75 63 10 727 910 364 22,43 10 0,098 62 35
* 90 63 10 727 910 371 31,13 10 0,170 88 61
90 75 10 727 910 370 31,13 10 0,142 70 39
110 90 10 727 910 376 42,78 5 0,235 81 46

384
