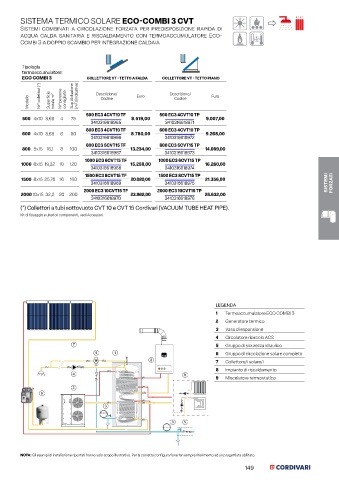

Page 149 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO SOLARE ECO-COMBI 3 CVT

Sistemi combinati a circolazione forzata per predisposizione rapida di STRATOS ®
acqua calda sanitaria e riscaldamento con termoaccumulatore Eco-
Combi 3 a doppio scambio per integrazione caldaia

Tipologia
termoaccumulatore:
ECO COMBI 3 COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO

Modello Nr° collettori (*) Superficie totale m 2 Nr° persone consigliate Sup.Abitazione [m 2 ] (indicativa) Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
500 EC3 4CVT10 TF 500 EC3 4CVT10 TP
500 4x10 8,68 4 75 8.519,00 9.007,00
3410316618965 3410316618971
600 EC3 4CVT10 TF 600 EC3 4CVT10 TP
600 4x10 8,68 6 80 8.780,00 9.268,00
3410316618966 3410316618972
800 EC3 5CVT15 TF 800 EC3 5CVT15 TP
800 5x15 16,1 8 100 13.234,00 14.069,00
3410316618967 3410316618973
1000 EC3 6CVT15 TF 1000 EC3 6CVT15 TP
1000 6x15 19,32 10 120 15.258,00 16.260,00
3410316618968 3410316618974
1500 EC3 8CVT15 TF 1500 EC3 8CVT15 TP
1500 8x15 25,76 16 160 20.020,00 21.356,00
3410316618969 3410316618975 SISTEMI FORZATI
2000 EC3 10CVT15 TF 2000 EC3 10CVT15 TP
2000 10x15 32,2 20 200 23.962,00 25.632,00
3410316618970 3410316618976
(*) Collettori a tubi sottovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).
Kit di fissaggio e ulteriori componenti, vedi Accessori.

GRANDI IMPIANTI

LEGENDA
1 Termoaccumulatore ECO COMBI 3
2 Generatore termico
3 Vaso di espansione
4 Circolatore ricircolo ACS
7 5 Gruppo di sicurezza idraulico
9 1 6 Gruppo di circolazione solare completo COLLETTORI E ACCESSORI
2 7 Collettore/i solare/i
8 Impianto di riscaldamento
4 8
9 Miscelatore termostatico
2
6
3

3 5
SUPPORTO TECNICO

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

149
