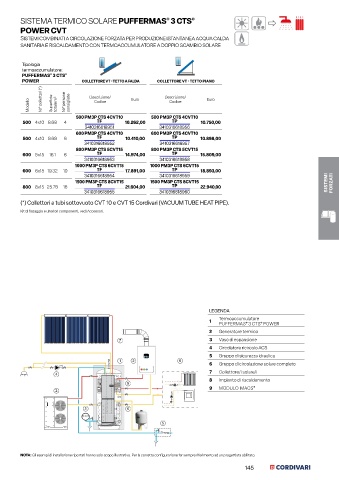

Page 145 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

®
®
SISTEMA TERMICO SOLARE PUFFERMAS 3 CTS
POWER CVT STRATOS ®
Sistemi combinati a circolazione forzata per produzione istantanea acqua calda
sanitaria e riscaldamento con termoaccumulatore a doppio scambio solare

Tipologia
termoaccumulatore:
PUFFERMAS 3 CTS ®
®
POWER COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO

Modello Nr° collettori (*) Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
500 PM3P CTS 4CVT10 500 PM3P CTS 4CVT10
500 4x10 8.68 4 TF 10.262,00 TP 10.750,00
3410316618951 3410316618956
600 PM3P CTS 4CVT10 600 PM3P CTS 4CVT10
500 4x10 8.68 6 TF 10.410,00 TP 10.898,00
3410316618952 3410316618957
800 PM3P CTS 5CVT15 800 PM3P CTS 5CVT15
600 5x15 16.1 8 TF 14.974,00 TP 15.809,00
3410316618953 3410316618958
1000 PM3P CTS 6CVT15 1000 PM3P CTS 6CVT15
600 6x15 19.32 10 TF 17.891,00 TP 18.893,00
3410316618954 3410316618959
1500 PM3P CTS 8CVT15 1500 PM3P CTS 8CVT15 SISTEMI
800 8x15 25.76 16 TF 21.604,00 TP 22.940,00 FORZATI
3410316618955 3410316618960

(*) Collettori a tubi sottovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).
Kit di fissaggio e ulteriori componenti, vedi Accessori.

GRANDI IMPIANTI

LEGENDA
1 Termoaccumulatore
®
®
PUFFERMAS 3 CTS POWER
2 Generatore termico
7 3 Vaso di espansione
4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico COLLETTORI E ACCESSORI
1 2 8
6 Gruppo di circolazione solare completo
7 Collettore/i solare/i
4
8 Impianto di riscaldamento
9
9 MODULO MACS ®
2

3 6

SUPPORTO TECNICO
5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

145
